Diodes线性LED驱动器简化低功率LED控制

Diodes线性LED驱动器简化低功率LED控制

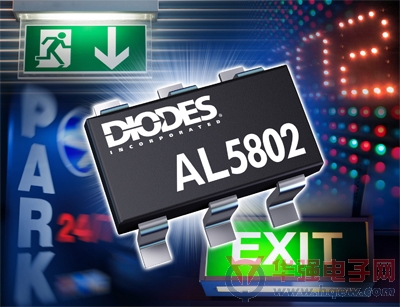

       Diodes公司推出AL5802线性LED 驱动器，提供简单、具成本效益及低电磁干扰的解决方案。该驱动器集成了一个高增益的NPN晶体管，其预偏置NPN输出晶体管的额定电流为30V，足以控制多达九个低功率串联LED的电流。AL5802采用SOT26封装，配有可操作于0.8V至30V电压范围的开集极式输出，能支持12V和24V的电源，提供20mA至100mA的LED电流，适于LED显示屏、灯具及汽车内部显示等应用。

       该驱动器唯一需要的外部元件，是一个外置的低值电阻器，用来设定LED电流。其内置的高增益晶体管通过在电阻器上产生0.65V的参考电压，降低功率损耗并确保充足的驱动电压。参考电压具有负温度系数，使LED电流在高温下自动降低，从而保护LED并改善电路的可靠性。

       PWM亮度调节易于实现，只需给AL5802的偏压引脚施加脉冲电压，或通过外置NPN晶体管或 N- MOSFET去驱动使能引脚，从而调节LED串的电流脉冲宽度。AL5802的操作环境温度十分宽泛，介于-40 ° C至125 ° C之间，在空间有限的照明应用中，能够安装在非常靠近LED的地方。
