东芝推出紧凑型静电放电保护二极管
来源:电子工程专辑 作者:—— 时间:2012-12-24 09:15
东芝公司(Toshiba Corporation)已经将多位(2位和4位)流通式静电放电(ESD)二极管产品添加到其低电容、低钳压的超高速(Extreme High Speed)系列中。新产品DF6D7M1N(2位)和DF10G7M1N(4位)可实现多个二极管,同时还可保持低电感流通式布局的信号品质。相关样品现已推出,并计划于12月底开始量产。
应用
为USB 3.0和其他接口提供ESD保护
主要特性
1.多位流通式
2.低钳压:符合IEC61000-4-5 (IPP=1A)时,VC=12V(标准值)
3.适用于高速信号线:Ct=0.3pF(标准值)
4. ESD抗扰度水平:符合IEC61000-4-2(触点)时,确保±8kV
5. 紧凑型封装
○DF6D7M1N(2位):DFN6封装(1.25mm×1.0mm×0.5mm)
○DF10G7M1N(4位):DFN10封装(2.5mm×1.0mm×0.5mm)

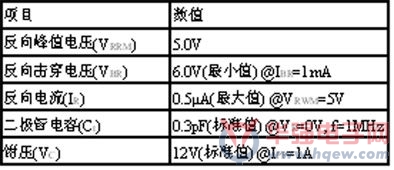

主要规格
