Linear推出超低相位噪声逻辑转换器LTC6957
来源:华强电子网 作者:—— 时间:2013-04-11 09:28

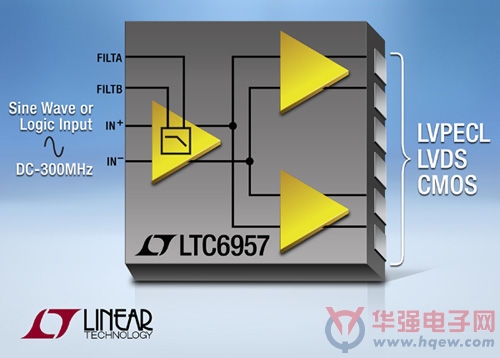

凌力尔特公司(Linear Technology Corporation)推出DC至300MHz的双输出缓冲器/驱动器/逻辑转换器LTC6957,该器件非常适用于将正弦波转换成相位噪声很低的逻辑电平信号。以前的解决方案无法在不引起明显抖动的情况下完成这种转换。LTC6957将DC至300MHz基准频率转换成双LVPECL、LVDS或CMOS输出,在12kHz至20MHz集成带宽上产生非常低的45fsRMS (LVPECL)附加抖动以及低于200fsRMS的总体抖动。另外,该器件还具有一种专有的可选输入级带宽限制功能,对于缓慢摆率信号,此功能可使附加相位噪声大幅改善4dB ~ 7dB。
虽然LTC6957可用于将任何信号类型转换为逻辑电平信号,但其特别擅长转换正弦波信号。可选的频带限制输入级能够实现正弦波的最优转换和最低的附加抖动。该器件非常适合于那些分配系统时钟基准以实现板级同步的系统。其还可用作一个时钟驱动器,适用于模数转换器(ADC)、数模转换器(DAC)或具有高达300MHz时钟频率的DDS(直接数字合成)IC。
LTC6957有4种输出逻辑信号类型:LTC6957-1提供两个LVPECL输出;LTC6957-2提供两个LVDS逻辑输出;LTC6957-3和LTC6957-4则分别提供两个同相CMOS或互补CMOS输出,输出摆率低至3ps(典型值)。每个器件都采用符合RoHS要求的小型12引脚MSOP或3mm x 3mm DFN封装,并可提供工业级和汽车级版本,这两种版本分别支持-40℃至85℃和-40℃至125℃的工作温度范围。LTC6957已投产,千片批购价为每片3.60 美元。
相位噪声很低的DC至300MHz缓冲器/驱动器
性能概要:LTC6957
●相位噪声很低的缓冲器/驱动器
●优化正弦波信号至逻辑电平信号的转换
●提供4种类型的逻辑输出:
○LVPECL(LTC6957-1)
○LVDS(LTC6957-2)
○同相和互补 CMOS (LTC6957-3、LTC6957-4)
●总体附加抖动:<150fsRMS
●频率范围:DC至300MHz
●采用3.3V电源工作
●低输出摆率:典型值为3ps
●采用12引脚MSOP和3mm x 3mm DFN封装
