大联大凯悌集团推出针对多种有源和无源器件应用的平板电脑参考设计方案

来源:华强电子网 作者:—— 时间:2013-11-19 09:19

        大联大控股宣布,其旗下凯悌集团推出基于EMI、ESD、ANT、IR、MCU、USB等多种有源/无源器件的平板电脑参考设计,有助于OEM厂商设计各种平板电脑应用,加快产品开发进程。这些元器件来自于不同厂商,具有各自不同的特点,OEM厂商可以根据自己的需要进行选择。

      针对ESD、EMI部分的平板电脑参考设计方案

      大联大凯悌集团代理的InnoChips推出基于ESD、EMI等器件的平板电脑参考设计,并为客户提供多种型号,其中包括相机用并行模式ESD滤波器、相机和液晶显示模块用MIPI/LVDS共模滤波器、HDMI用ESD压敏电阻、USB2.0高速用ESD压敏电阻和EMI屏蔽解决方案等。

      大联大凯悌集团代理的Comchip(典琦)推出的ESD平板电脑解决方案包括:无卤素ESD二极管CPDQR12V-HF可实现双向ESD保护,提供系统器件密度;CPDQR5V0H-HF、CPDQR5V0C-HF用于双向ESD保护,具有低钳位电压、低漏电流特性;无卤素ESD阵列CPDT-5V0U-HF采用表面贴装封装,符合IEC61000-4-2 Level 4 ESD保护,实现高器件密度。

       针对天线部分的平板电脑参考设计方案

      大联大凯悌集团代理的Galtronics(加利电子)推出的针对平板电脑应用的天线设计方案是高性价比、高质量的高性能定制化产品,帮助客户缩短天线设计时间。其产品包括内置/嵌入式天线、组合内置/外置天线、伸缩天线、板状天线、粗短天线、可伸缩天线、灵活“橡皮鸭”便携式天线和固定长度天线。

       针对IR部分的平板电脑参考设计方案

       大联大凯悌集团代理的Everlight(亿光电子)推出的用于远程控制的IR LED、IR LED接近传感器等多种产品解决方案,即红外LED和硅探测器,包括发射二极管、光电二极管和光电晶体管。同时,产品封装方面也提供了各种通孔及SMD标准封装。

       针对MCU部分的平板电脑参考设计方案

       大联大凯悌集团代理的Nuvoton(新唐)推出的Cortex-M0系列解决方案可用于平板有线对接应用。其NANO100系列以最低功耗、低门数、精简程序代码、内建USB及多种高速通讯能力器件等特性,使其执行效能为一般微控制器的数倍。其先进低功耗工艺与内建 USB 2.0 全速装置,特别适用于消费电子、工业控制、安防、通讯系统,与需要高速计算的数据采集系统领域。

       NANO100系列执行速度高达60MHz,内建 32 位乘法器、巢状中断控制结构 NVIC、双信道 APB 设计,内建 32K 到 64K Bytes 程序闪存、独立 4K Bytes 快闪数据区、独立 4K Bytes 在线升级闪存区 (ISP)、4K ~ 8K Bytes 数据存储器区;在通讯部份,NUC122 系列整合高速 2 组 UART、2 组 SPI,可连接 4 个 device、1 组 I2C;此外,NANO100 系列尚有脉宽调变 (PWM)、捕获与比较功能、4 组 32 位定时器 (Timer) 、看门狗 (Watchdog Timer)、内部 RC 晶振、低压重置、掉电检测功能等。

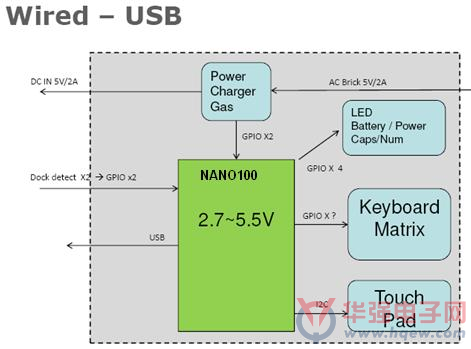

图示-有线USB应用



       在开发工具方面,新唐提供易于操作、功能完备的 NuTiny-NANO100-SDK 软硬件开发环境,且方便客户于 IAR EWARM 和 Keil ? RVMDK 开发环境下,利用 NANO100 系列开发新产品。

      针对USB部分的平板电脑参考设计方案

      大联大凯悌集团代理的Alcor  Micro(安国)推出的AU9560 USB设备驱动解决方案是一款高度集成的单芯片USB智能卡读卡器控制器,高度集成实现了智能卡阅读器最低的BOM成本。Alcor  Micro(安国)所提供的解决方案(USB HUB & Card Reader)给客户有更多选择机会,帮助客户在自有产品上增加更多使用功能,并能在市场上赢得先机。

       AU9560特点包括:

?支持单槽

?支持T0,T1协议

?支持I2C记忆卡,SLE4418,SLE4428,SLE4432,SLE4442,SLE4436,SLE5536,SLE6636,AT88SC1608,通过外部EEPROM的AT45D041卡,AT45DB041卡

?支持ISO7816标准的A类,B和C卡(5V/3V/1.8V)

?内置PLL为USB接口和智能卡时钟要求

?支持USB描述符定制的EEPROM

?升EEPROM可编程通过USB接口

?支持记忆卡模块的软件更新

?支持直接网页链接通过配置在外部EEPROM

?支持短APDU和扩展的APDU

?兼容微软USB-CCID驱动程序

?支持远程唤醒通过插入卡/取出卡

?支持USB选择性暂停

?支持省电模式(正常/电源节能模式之间使用一个引脚来选择)

?支持卡电源过电流保护机制

?内置谐振。

?支持USB的LPM(链接电源管理)功能。

       针对MEMS部分的平板电脑参考设计方案

       大联大凯悌集团代理的SiTime推出的新一代低功耗MEMS可程序单端振荡器--- SiT1602和SiT8008是平板电脑应用领域最优性价比的时钟解决方案之一。这系列不但在频点,频率稳定性,待机模式和小封装等规格上提供最具灵活性的组合,并以其超短的供货期和优异的长期可靠性可为系统厂商在供应链管理上做出贡献。SiT8008可支持1MHz到110MHz中任何频率,并精确到小数点后6位, 使用于非常用频。 如需标准频点,则可选用SiT1602所支持的3.75MHz到77.76MH之间48个标频点,以达到最佳性价比。

产品特性和优势:

?灵活的规格组合,简化系统设计

?1-110MHz任何频率

?1.8V, 2.5V-3.3V电压

?±20PPM - ±50PPM全温频率稳定度

?工规(-40 °C – 85 °C)或上规(-20 °C – 70 °C)工作温度

?无温飘,全温频率稳定度可达±20 PPM

?<5μA待机休眠功耗(standby mode), 延长电池使用时间

?5个标准封装选择,最小为2.0 x 1.6 mm, 可节省50%以上PCB面积

?100%于石英振荡器管脚兼容,可直接替换

?可调上升下降时间,达到最佳EMI

?优异的可靠性和耐用性,比石英高40倍

请访问SiTime网站:www、sitime、com获取详细产品信息。

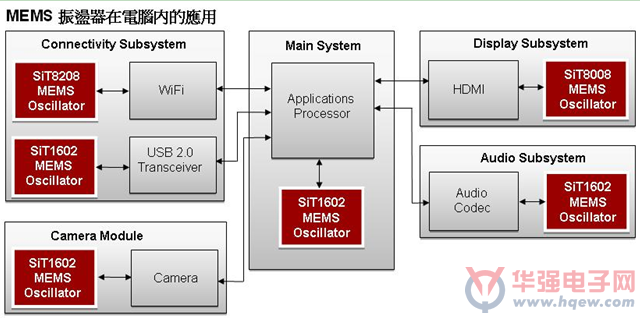

图示-应用电路



          除了以上的解决方案,凯悌集团还推出了AEM科技的SMD Fuses(贴片保险丝)解决方案,如F0603FF3000V032T、F0603FF3500V032T和F0603HI5000V032T;EUTech(德信科技)针对智能手机和平板电脑的音频放大器、电池充电器、电源管理产品;Interquip(应达利电子)的SMAC、SMCM、SMCE等系列晶振解决方案;PDC(信昌电)的高电压 MLCC组件最佳逆变器解决方案;Taejin Tech(HTC Korea泰进)的LDO稳压器平板电脑机解决方案;TROQ(创捷电子)的晶振解决方案;ViKing(光颉)的最佳电感、微奥姆电阻、精密电阻解决方案;以及Wellcomp(元玺)的WMCS Series Metal Strip Current Sensing Resistor解决方案。
