3M 推出专用于恶劣工作环境的 RJ45 模块化插头
来源：华强电子网 作者：—— 时间：2013-12-16 09:38

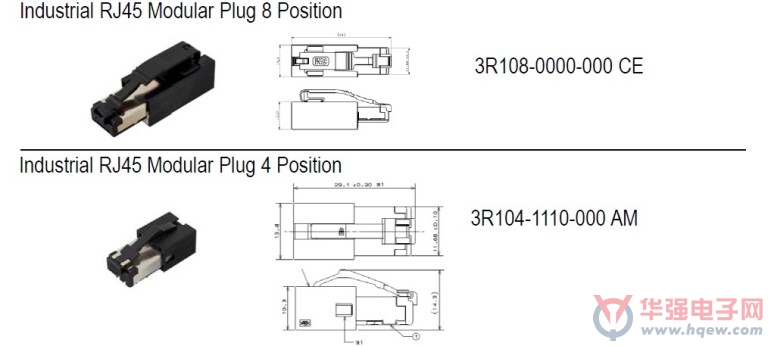

3M 日前推出的工业 RJ45 模块化插头基于标准的 RJ45 引脚定义制造，专用于恶劣的 IP 20 工业环境，采用了双屏蔽、四绞线对、增强型 5 类电缆 (Cat5e)。3M 将其拥有 50 年历史、获得殊荣的绝缘压穿刺连接 (IDC) 技术运用到RJ45 模块化插头中，使端接过程变得简单、可靠，而无需再为导线剥皮。仅用一把钳子即可完成RJ45 模块化插头的端接。该插头采用 44mm 长的紧凑外形和坚固设计，这有助于减少在多次来回插拔中闩锁机构脱落的情况。采用方便的吸塑包装打包现场端接工业 RJ45 模块化插头的所有组件。
3M 工业 RJ45 模块化插头旨在工业环境中充当工业以太网的接口。越来越多的工业设备采用以太网技术进行连接和控制，以优化工厂和过程的自动化。但是，与普通的办公室 LAN 应用相比，我们需要的是一种抗干扰且结构坚固的模块化插头。模块化插头和电缆必须采用坚固的屏蔽结构，旨在极端温度、潮湿和振动等恶劣环境中使用。
典型应用：
?可编程逻辑控制器 (PLC)
? 远程 I/O
? 人机接口 (HMI)
? 工业 PC
? 工业机器人
? 检测摄像头
规格：
l 材料：PBT 基体和外壳盖，尼龙闩锁机构
l 可燃性等级：UL94V-0
l 额定电流：0.5 安培
l 额定电压：24V (AC/DC)
l 额定温度：-40oC 至 70oC
特性：
? 客户可以使用其所需长度的电缆
? IDC 端接简单可靠，无需进行特殊的配线准备；无需为导线剥皮、镀锡或使用专用的工艺装备
? 与双屏蔽 Cat5e 电缆兼容
– 实芯线： AWG 24
– 绞线： AWG 24-26 （7 芯线）
– 最大直径： 6.8 mm
? 结构坚固的闩锁机构可帮助最大程度地降低破损程度
? 4 侧屏蔽
? 紧凑外形长度： 44 mm
? 欧盟 RoHS 合规性*
