凌力尔特推出80V同步降压-升压型控制器

凌力尔特推出80V同步降压-升压型控制器

　　凌力尔特公司 (Linear Technology Corporation) 推出 LT8705 的 H 级和 MP 级版本。这款高效率 (高达 98%) 同步降压-升压型 DC/DC 控制器可以高于、低于或等于稳定输出电压的输入电压工作。LT8705 运用单电感器和 4 开关同步整流，在 2.8V 至 80V 输入电压范围内工作，产生固定的 1.3V 至 80V 输出。用单个器件就可提供高达 250W 的输出功率。当多个电路并联时，还可提供更大的功率。H 级和 MP 级版本器件分别保证工作在 –40°C 至 150°C 和 –55°C 至 150°C 的工作结温范围。

　　LT8705 有 4 个反馈环路以调节输入电流 / 电压以及输出电流 / 电压。输入电流和电压反馈环路可防止太阳能电池过载。输出电流环路为电池充电器或电流源提供了稳定的输出电流。工作频率在 100kHz 至 400kHz 范围内可选，并可同步至外部时钟。LT8705 在降压或升压模式采用专有电流模式控制架构实现恒定频率工作，具有 4 个强大的内置 N 沟道 MOSFET 栅极驱动器。用户可以选择强制连续、断续和突发模式 (Burst Mode?) 工作，以最大限度提高轻负载效率。

　　其他特点包括：指示哪个反馈环路在工作的伺服引脚;一个 3.3V/12mA LDO;可调软启动;内置芯片温度监视器;在 –55°C 至 150°C 工作结温范围内提供 ±1.30% 的基准电压准确度。LT8705 采用 38 引脚 5mm x 7mm QFN 封装，还提供具备额外引脚间隔以配合高压工作的 38 引线 TSSOP 封装。千片批购价为每片 6.83 美元。

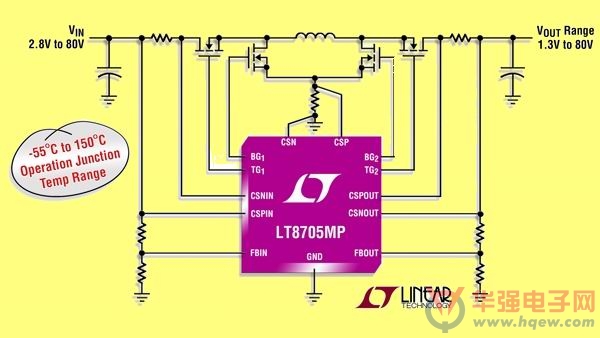

　　照片说明：80V 同步降压-升压型 DC/DC 控制器

　　性能概要：LT8705

　　? 单电感器架构

　　? 以高于、低于或等于输出电压的输入电压工作

　　? 2.8V 至 80V 输入电压范围

　　? 1.3V 至 80V 输出电压范围

　　? 四个调节环路 (输入电压 / 电流和输出电压 / 电流)

　　? 同步整流

　　? 效率高达 98%

　　? 四个内置 MOSFET 栅极驱动器

　　? 单个器件可提供 250W 输出功率

　　? 100kHz 至 400kHz 固定可同步工作频率

　　? 伺服引脚指示哪个反馈引脚在工作

　　? 3.3V/12mA 内置 LDO

　　? 38 引脚 5mm x 5mm QFN 和提供额外引脚间隔的 TSSOP 封装

　　? 扩展和工业温度级版本：–40°C 至 125°C 工作结温范围

　　? 汽车温度级版本：–40°C 至 150°C 工作结温范围

　　? 军用温度级版本：–55°C 至 150°C 工作结温范围
