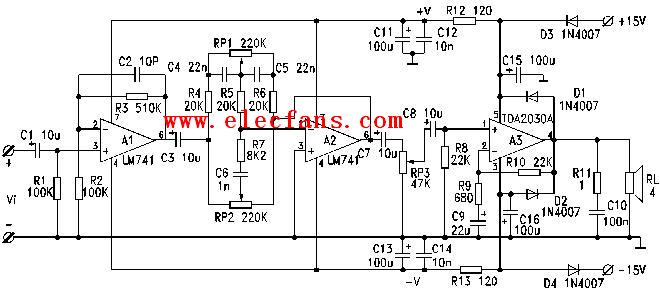

扩音机电路图:扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。

功率放大级工作原理
        本实验电路的功率放大级由集成功率器件TDA2030A连成OCL电路输出形式。
        TDA2030A功率集成电路具有转换速率高，失真小，输出功率大，外围电路简单等特点，采用5脚塑料封装结构。其中1脚为同相输入端；2脚为反相输入端；3脚为负电源；4脚为输出端；5脚为正电源。该电路中TDA2030A的电源电压为±15V，负载电阻为8Ω时，输出功率为8W。
       为了提高电路稳定性，减小输出波形失真，功放级通过R10，R9，C9引入了深度交直流电压串联负反馈，由于接入C9，直流反馈系数F´≈1。对于交流信号而言，因为C9足够大，在通频带内可视为短路，所以交流反馈系数,按电路的实际参数。因而该电路的电压增益。可见改变电阻R9、R10可以改变电路增益。电容C15、C16用作电源滤波。D1和D2为保护二极管。R11、C10为输出端校正网络以补偿电感性负载，避免自激和过电压。
