双输出、大功率 60V 同步升压型控制器

双输出、大功率 60V 同步升压型控制器

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2010 年 1 月 20 日 – 凌力尔特公司 (Linear Technology Corporation) 推出双输出、大功率同步升压型开关 DC/DC 控制器 LTC3788/-1，该器件用一个高效率 N 沟道 MOSFET 取代了升压二极管。这消除了在中到大功率升压型转换器中通常需要的散热器。LTC3788/-1 在 5A 输出时能以高达 97% 的效率产生 24V 电压，从而使其非常适用于大功率汽车音频放大器、工业和医疗应用，在这类应用中，升压型 DC/DC 转换器必须以低热耗散和小的解决方案尺寸提供大功率。

LTC3788/-1 启动时在 4.5V 至 38V 的输入电压范围内工作，启动后可在低至 2.5V时保持工作，且可以调节高达 60V 的输出电压。强大的 1.5Ω 内置 N 沟道 MOSFET 栅极驱动器能够快速转换大的 MOSFET 栅极电压，从而最大限度地降低转换损耗，并允许每通道输出电流高达 10A。此外，一个输出工作时，LTC3788/-1 仅消耗 125uA 电流，而当两个输出都启动时，仅消耗 200uA。

恒定频率电流模式架构允许并联输出。LTC3788 含有一个时钟输出、相位调制 (用于多相应用)、两个独立的电源良好输出和一个可调电流限制。LTC3788/-1 具有 75kHz 至 850kHz 的可锁相频率或 50kHz 至 900kHz 的可选固定频率。它有可调的逐周期电流限制保护，并运用检测电阻器或通过监视电感器 (DCR) 两端的压降来实现电流检测。在输入电压也许有时超过稳定的输出电压的应用中，LTC3788/-1 能够保持同步 MOSFET 连续接通，以便输出电压以最小的功耗跟踪输入电压。此外，LTC3788/-1 还有可调软启动功能，并在 -40°C 至 125°C 的工作温度范围内保持 ±1% 的基准电压准确度。

LTC3788-1 采用 SSOP-28 封装，而 LTC3788 采用 32 引线 5mm x 5mm QFN 封装。以1,000 片为单位批量购买，每片价格为 4.12 美元。两种版本都有现货供应。如需更多信息，请登录 www、linear、com、cn。

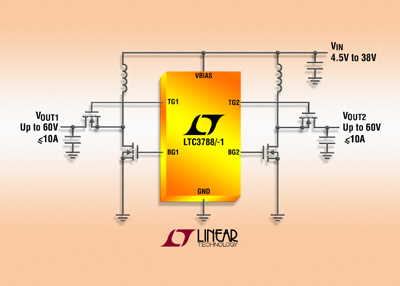

照片说明： 双通道 60V 同步升压型 DC/DC 控制器

性能概要：LTC3788/-1

·         高达 97% 的效率

·         在中到大功率升压型转换器中无需散热器

·         高达 60V 的 VOUT 工作

·         4.5V 至 38V 的宽 VIN 范围，启动后可保持低至 2.5V 工作

·         强大的 1.5Ω 栅极驱动器

·         对于同步 MOSFET，具 100% 占空比能力

·         75kHz 至 580kHz 的可锁相频率

·         50kHz 至 900kHz 的可编程固定频率

·         RSENSE  或电感器 DCR 电流检测

·         电流模式控制

·         在 -40oC 至 +125oC 的温度范围内具 ±1% 的基准电压准确度

·         可编程软启动

·         相位调制

·         电源良好输出
