凌力尔特推出33MHz、低噪声、轨至轨输入输出的ADC驱动器
来源:华强电子网 作者:—— 时间:2010-01-26 15:18
加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2010 年 1 月 25 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 33MHz、低噪声、轨至轨输入和输出的 ADC 驱动器 LT6350,该器件在仅 350ns 内就可稳定至 16 位。它适合驱动最新和最高性能的 SAR ADC (例如:LTC2393-16)。LT6350 含有两个运算放大器和匹配的电阻器,以从一个单端高阻抗输入产生一个差分输出。结果,无需外部反馈电阻器就可实现数值为 2 的差分增益,通过使用反馈电阻器,还可获得更高的增益。两个内部运放均可实现一个低的 1.9nV/?Hz 输入参考噪声密度,从而产生仅为 8.2nV/?Hz 的总输出参考噪声。LT6350 使高性能 ADC 能够在 1MHz 带宽上实现好于 110dB 的 SNR。
输入运放经过微调,以在输入范围内实现恒定的低差分输入参考电压失调,从而防止 VOS 步进产生降额失真。在 100kHz 时,LT6350 在典型情况下可实现 -102/-97dBc 的 HD2/HD3。
LT6350 提供轨至轨输入和输出范围。用单一 5V 电源,输出可以从 0.055V 摆动至 4.945V,而且通过使用一个负电源,每个输出都可从 0V 摆动至 4.945V。LT6350 在 2.7V 至 12V 的总电源电压范围工作。LT6350 消耗 4.8mA 电源电流,且具有停机模式,允许系统在不工作时降低功耗。
完全规格在商用 (0°C 至 70°C)、工业 (-40°C 至 85°C) 和扩展 (-40°C 至 125°C) 温度范围的 LT6350 版本采用 8 引线 MSOP 和 3mm x 3mm DFN 封装。以 1,000 片为单位批量购买,每片价格为 2.59 美元。如需更多信息,请登录 www、linear、com.cn。

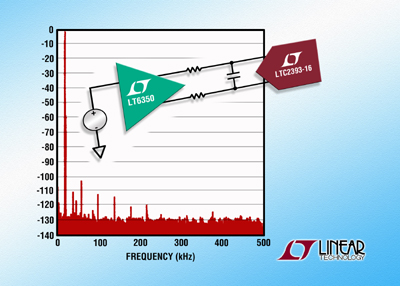

照片说明: ADC 驱动器:轨至轨单端输入至轨至轨差分输出
性能概要:LT6350
· 轨至轨输入和输出
· 快速稳定时间:240ns,0.01%,8VP-P 输出步进
· 1.9nV/√Hz 输入参考运放噪声
· 高阻抗输入
· 无需外部增益电阻器
· 采用 2.7V 至 12V 电源工作,4.8mA 电源电流
· 低功率停机
· 低失真 (HD2/HD3): 100kHz 时 -102dBc/-97dBc,VOUTDIFF = 4VP-P
· 高 DC 线性度:< ±1LSB,16 位,8VP-P
· 采用 3mm x 3mm 8 引脚 DFN 和 8 引线 MSOP 封装
