具内部基准的16位4通道、SPI DAC 实现±4LSB INL (最大值)

华强电子网 2010-03-12 a:1:{i:0;s:12:"凌力尔特";}

2010 年 3 月 11 日 – 凌力尔特公司 (Linear Technology Corporation) 推出4 通道电压输出16 位和12 位数模转换器 (DAC) 系列 LTC2654，该器件具内部基准和 SPI 接口。在整个温度范围内，LTC2654 DAC 实现了 INL 最大值为 ±4LSB 的 16 位性能，该性能比最接近和具内部基准的同类 16 位 4 通道产品好两倍。LTC2654 具有 ±2mV (最大值) 的最低失调误差和 0.1% (最大值) 的最低增益误差，二者结合可确保 LTC2654 在靠近电源轨时保持准确，并为用户提供更宽的有效输出范围。LTC2654 准确的性能规格使其非常适用于多通道、开环和闭环系统。应用包括移动通信、过程控制和工业自动化、自动测试设备 (ATE) 以及汽车系统。

LTC2654 的集成式基准实现了典型值为 2ppm/°C 和最大值为 10ppm/°C 的温度系数。它采用纤巧 20 引脚 4mm x 4mm QFN 封装和 16 引脚 TSSOP 封装，从而可为密集排列的电路板节省空间。AC 性能非常卓越，因为 LTC2654 就半标度步进而言提供 8.9us 的稳定时间，串扰为 3nV?s，从而使得 DAC 通道之间的干扰最小。LTC2654 用单一 2.7V 至 5.5V 的电源工作，通过高达 50MHz 的 4 线 SPI/Microwire 兼容接口通信。

LTC2654 提供多种选项，以满足特定应用的需求。设计师们可以选择 16 位或 12 位分辨率以及内部 1.25V 或 2.048V 基准，这产生了 2.5V 或 4.096V 的全标度输出电压。或者，可以利用一个电压高达电源电压一半的外部基准实现轨至轨工作。LTC2654 含有一个硬件选项，以在零标度或中标度给 DAC 输出加电，从而允许更大的设计灵活性，使设计首次加电时可以不强制接地。LTC2654 16 位和 12 位 DAC以及演示板已经供货。以 1,000 片为单位批量购买，每片 12 位分辨率版本的价格为4.80 美元，而 16 位分辨率版本则为每片 11.70 美元。如需更多信息，请登录 www、linear、com、cn。

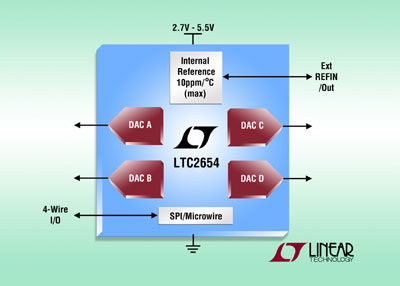

照片说明：具 ±4LSB (最大值) INL、10ppm/°C (最大值) 内部温度系数的 16 位 4 通道 DAC

性能概要：LTC2654

· 精确基准，温度系数最大值为 10ppm/°C

· 最大 INL 误差：16 位时为 ±4LSB

· 在整个温度范围内有保证的单调性

· 可选内部或外部基准

· 最大值为 ±2mV 的低偏移误差

· 2.7V 至 5.5V 的电源电压范围 (LTC2654-L)

· 集成式基准缓冲器

· DAC 之间具超低串扰 (<3nV?s)

· 加电复位至零标度/中标度

· 异步 DAC 更新引脚

· 纤巧 20 引线 4mm x 4mm QFN 和 16 引线窄型 SSOP 封装
