凌力尔特推出具 150℃ 最高结温的2.5MHz 降压型 DC/DC 转换器

凌力尔特推出具 150℃ 最高结温的2.5MHz 降压型 DC/DC 转换器

凌力尔特公司 (Linear Technology Corporation) 推出 LT3686 的 H 级版本。LT3686H 是一种 1.2A、37VIN 的降压型开关稳压器。具过压闭锁的 LT3686H 在 3.6V 至 37V 的 VIN 范围内工作，可保护该稳压器和负载免受高达 55V 瞬态电压的影响，从而非常适用于汽车应用中常见的负载突降和冷车发动情况以及 2V 工业电源。其内部的1.85A 开关可在电压低至 0.8V 时提供高达 1.2A 的连续输出电流。LT3686H 的开关频率从 300kHz 到 2.5MHz 是用户可编程的，从而使设计师能够最大限度地提高效率，同时避开关键噪声敏感频段。其非常小的最短接通时间使该器件即使在高降压比时也能提供高开关频率。例如，在输入高达 16V 时，它可利用 2MHz 开关频率提供 3.3V 输出。

LT3686H 还采用了独特的设计，即使在负载非常轻的情况下，也可确保它保持恒定频率开关。该器件的 3mm x 3mm DFN-10 封装和高开关频率允许使用小型的外部电感器和电容器，可提供占板面积紧凑和热效率高的解决方案。

H 级版本在结温高达 150?C 时也可工作，相比之下 E 和 I 级版本的最高结温仅为 125?C。就 E、I 和 H 级版本而言，所有电气性能规格都是相同的。H 级版本经过测试，保证至 150?C 的最高结温，从而使该版本非常适用于在高环境温度的汽车和工业应用。

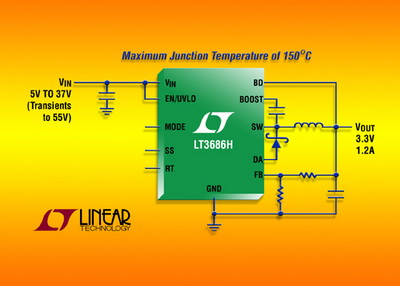

照片说明：具 150oC 最高结温、55V 瞬态保护的 37V、1.2A 降压型 DC/DC 转换器

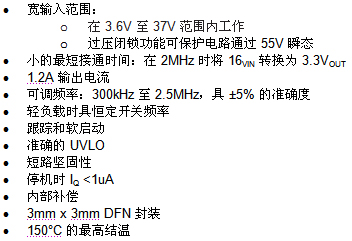

性能概要：LT3686H
