最低成本LED日光灯驱动方案
来源:华强LED网 作者:—— 时间:2010-08-11 09:41
LED作为一种新型光源,节能、长寿命、无污染而受到大家的广泛关注,但目前从国内市场来看,要替代传统的节能灯目前还是有一定的过程。不过,我个人看现在的LED市场,在质量有保证的前提下,价格也合理情况下方可打开国内LED照明市场。
目前台湾数能科技开发一款专门针对LED照明的IC NU501,实现了低成本的恒流驱动方案,整个恒流驱动电源总成本在RMB2元左右。下面是具体方案说明:
Nu501是最新设计的一款线性LED恒流驱动IC,封装为sot 23-3,应用电压范围为0.4-12V,输出电流为15-60mA可选。由于较高的耐压,在多灯串联的应用中, 只需要少量的外部元件,就可以实现交流输入应用,和传统的应用电路相比,不仅省了隔离 变压器,而且缩小了整个系统的体积和设计成本。该产品主要应用在家庭照明和景观照明。

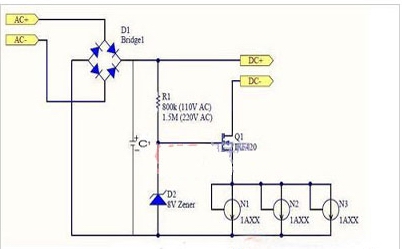

参数设置:
1、D1~D4通过4个二极管组成整流桥,AC220V交流通过整流桥后输出DC直流。
2、C1 电容的选择
电路中C1是电解电容,主要是起到一个滤波作用并可以提高效率,为保证其达到更高的效率,最好选用10UF以上,因220V交流整流后是311V的直流,估电容的耐压值要300V以上。
3、电路中的MOS开关管主要是承担压降,比如电路中串75颗LED灯珠,这样的话,MOS管上所要承担的压降大概在70V左右,所以这样一来它的发热量会比较大,需加散热片进行热处理,为了减少散热量,同样也可以通过使用更大电流的MOS开关管。
4、NU501是15ma至60ma的定电流设计,所以在选择输出电流时,可根据自己所需要的电流大小进行选择,来达到您想要的恒流源。
