能提供无与伦比的速度-电源效率运算放大器

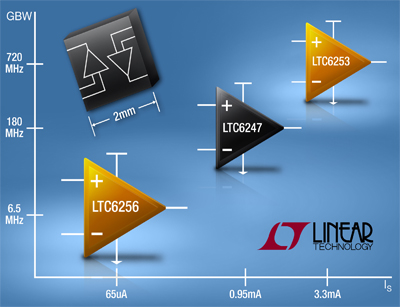

凌力尔特公司 (Linear Technology Corporation) 推出单 / 双 / 四路轨至轨运算放大器 LTC6252/3/4 和 LTC6255/6/7，这些器件采用纤巧封装，提供了无与伦比的速度-电源效率。LTC6252/3/4 实现了 720MHz 增益带宽 (GBW) 积和 280V/us 转换率，同时仅消耗 3.3mA 电源电流。LTC6255/6/7 提供 6.5MHz 增益带宽积和 1.8V/us 转换率，仅消耗 65uA 电源电流。这些器件与之前推出的 180MHz 增益带宽积 1mA 电源电流的 LTC6246/7/8 结合，就提供了一个适合于多种应用的高效率运放系列。

720MHz、3.3mA LTC6252/3/4 具有2.75nV/√Hz 的低输入参考宽带噪声和280V/μs 转换速率。这种高速性能结合了 DC 精度：输入失调电压在室温条件下为 350uV (最大值)，在 –40°C 至 125°C 温度范围内为1mV (最大值)。该器件采用 2.5V 至 5.25V 工作电压电源，并具有轨至轨输入和输出以及快速输出过驱动恢复功能。

6.5MHz、65uA 的 LTC6255/6/7 也具有轨至轨输入和输出。这些器件是单位增益稳定的，并可驱动高达 100nF 的容性负载。这些器件在 1.8V 至 5.25V 电源电压范围内工作是有保证。最大输入失调电压在 25°C 时为 350uV，而在 –40°C 至 125°C 时为 700uV。应用包括便携式仪表、电池和太阳能供电系统、以及汽车电子设备。

双路 LTC6253 和 LTC6256 采用 2mm x 2mm DFN 和 8 引线 SOT-23 封装。还可选择 MSOP 封装，包括具停机功能的 8 引线和 10 引线版本。单路 LTC6252 和 LTC6255 也具有停机功能，采用了 SOT-23 封装。四路 LTC6254 和 LTC6257 采用 16 引线 MSOP 封装。

性能概要：LTC6252/3/4

·         增益带宽积：720MHz

·         -3dB 频率 (AV = 1)：400MHz

·         低静态电流：3.3mA

·         高转换率：280V/us

·         输入共模范围包括两个轨

·         轨至轨输出摆幅

·         低宽带电压噪声：2.75nV/√Hz

·         断电模式：42uA

·         快速输出恢复

·         电源电压范围：2.5V 至 5.25V

·         输入失调电压：350uV (最大值)

·         大的输出电流：90mA

·         CMRR：105dB

·         开环增益：60V/mV

·         工作温度范围：-40°C 至 125°C

·         单路版本采用 6 引脚 TSOT-23 封装

·         双路版本采用 MS8、2mm x 2mm Thin DFN、TSOT-23 和 MS10 封装

·         四路版本采用 MS16 封装
