1.LED高亮发光二极管具有节能、寿命长、高亮度等优点。非常受欢迎，因此我就在这里介绍怎么样使用发光LED制作1.5V的手电筒，供初学都参考。
制作元器件：1、电路磁环选用T9*5*3/2K，也可用T10*6*5等，在废弃的电子镇流器上也可寻到，用0.3mm漆包线双线并绕20T，按图中同名端连接。R1用1/4W碳膜电阻1K，TR1选8050或9014，D1选4937、4148或107，C1用普通电解电容47UF,D2 LED选用高亮白色发光二极管，电路板可用万能或塑料板。

1.5V LED手电筒制作电路图

2.市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒， 电流只有100 mA左右。非常省电。如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。从前端拆开后，根据实物绘制了电路图，如图1所示。

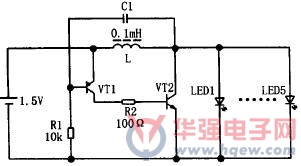

图1 LED手电驱动电路原理图

工作原理：
    接通电源后，VT1因R1接负极，而c1两端电压不能突变。VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小， 当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。此时．L上的自感电动势变为左负右正，经c1反馈作用。VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。此电压足以使LED发光。
