Infineon的LDMOS功放管凭优良的产品质量性能已广泛应用在移动通信设备中，在国内外不少知名通信设备生产商的设备中Infineon的功放管都占有一定的份额。

　　其中，Infineon专门为了满足移动通信市场需求设计了应用频率范围为700MHz到2.2GHz的4W、8W、12W宽带功放管，增益在900MHz为19dB,2.1GHz为16dB，漏极供电为直流28V，线性指标良好，效率高。这三个不同功率等级的功放管封装结构完全一样，电路简单可相互兼容。该类功放管超宽的工作带宽及同封装不同功率等级的特点为功放设计者提供了很大便利。

　　功放管尺寸大小为：4mm╳4mm。功放管底部有焊盘，起着接地作用，良好的焊接能使功放管很好的散热，保证产品的高可靠性。

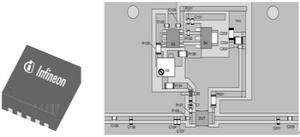

　　为此，世强电讯专门设计Demoboard以支持客户的使用。这些demoboard的测试性能良好。下图为PTFA220041M（4W）demoboard的不同频点的实测值。

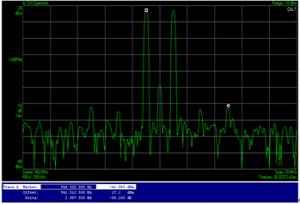

　　频率在900MHz,输出功率20dBm,三阶互调为-58dBc。

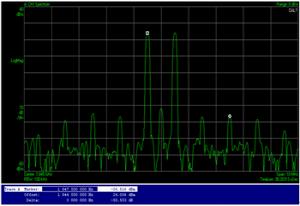

　　频率在1.8GHz,输出功率27dBm,三阶互调为-50dBc

　　实际调试中发现，在不同的工作频段内，用同一种电路结构调试可以得到预期的结果，只是不同的频率用不同的匹配电容和匹配位置。这就给开发过程提供了很大方便，也给厂家在做产品成本和备料时提供很好的帮助。

　　目前市场上其它品牌的LDMOS功放管厂家中，是没有一个管能用于800MHz和2.1GHz频段的，而Infineon的宽带推动功放管完全可以做到。

　　Infineon小功率推动功放管尺寸大小为4mm╳4mm，外围电路也较简单，设计时占用的面积不多，对于今天通信设备低利润，模块集成化生产来说，功放设计时不管是末级还是推动级采用Infineon的LDMOS管都是不错的选择。

　　世强电讯投入开发Infineon功放的demoboard，可为各设备厂家提供相关demoboard的测试数据以及参考电路，同时还可以为客户提供相关的技术支持。
