ST提升微型LED照明灯的可靠性与能效
来源:华强电子网 作者:—— 时间:2011-03-03 09:22
一次侧整流IC整合改进的高压启动电路,高能效的开关操作,高精度的LED照明控制
作为全球领先的服务于各种电子应用领域的半导体供应商、世界一流的电子照明控制IC厂商,意法半导体(STMicroelectronics,简称ST)推出新系列交流电LED照明灯驱动器的首款产品。新产品让设计人员能够开发出可靠性和能效更高的配备一次侧整流功能的LED改装灯。包括改装灯在内的LED照明灯市场占有率预计在2020年底或更早达到80%。一次侧整流 (PSR)技术可降低改装灯的材料成本,从而缩短投资回收时间,同时还能简化产品设计,减少LED控制电路占据的空间。

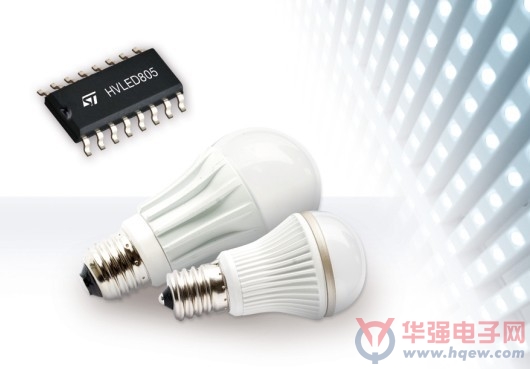

全新HVLED805集成一个800V雪崩级MOSFET晶体管,采用意法半导体的高压制程,峰压高于竞争产品,因此具有更高的可靠性。当交流线电压施加到灯泡时,片上高压启动电路保证驱动器可靠启动。
详细技术信息
一次侧整流技术可为LED连续提供恒定电流,使LED灯泡能够连续稳定发光,而无需传统二次侧整流技术所用的电流感应器件和光耦合器,这些元器件的取消有助于降低LED驱动电路的成本和尺寸,同时还能降低电流感应元器件的损耗,从而有助于提高整体能效。
HVLED805采用PSR技术,保证LED整流精度在5%以内。光耦合器性能退化将明显缩减灯泡的平均故障时间,新产品节省了二次侧的光耦合器,因此LED照明灯的可靠性得到提升。
HVLED805 PSR控制器集成高压启动电路,有助于提高系统上电效率;同时集成稳健的800V功率MOSFET,从而节省缓冲网络。高能效的准谐振(QR)工作模式让LED照明灯进一步提升节能效率,大幅减少所需的EMI滤波元器件,从而节省空间和成本。
HVLED805的主要特性:
· 800V雪崩级MOSFET功率开关
· 5%精度恒流整流
· 准谐振操作
· 高压启动电路
· LED灯串开路或短路管理
· 自动自供电
· 输入正馈电压使恒流整流与交流无关
HVLED805现已量产,采用SO-16N窄型封装。
