LT3597: 三通道降压型LED驱动器

华强LED网 2011-06-28 a:2:{i:0;s:12:"LED驱动器";i:1;s:6:"LT3597";}

LT?3597 是一款 60V、三通道降压型 LED 驱动器，能够在 100Hz 频率条件下实现 10,000:1 的数字 PWM 调光，并可在每个通道中运用快速 NPN 电流源来驱动多达 10 个 LED。另外，也可以利用 CTRL1-3 引脚的模拟控制来实施 LED 调光操作。

　降压开关频率可在 200kHz 至 1MHz 之间进行设置。该频率也可以同步至一个外部时钟。LT3597 还在遵循制造商拟订的热降额规格的同时提供了最大 LED 亮度。降额温度通过在主控制引脚上布设一个负温度系数（NTC）电阻器来设置。

　LT3597 对 VOUT 进行自适应控制，旨在实现最佳效率。该器件的其他特点包括：通道之间的 2% LED 电流匹配准确度、开路 LED 报告、短路 LED 保护、可编程 LED 电流和可编程温度保护功能。

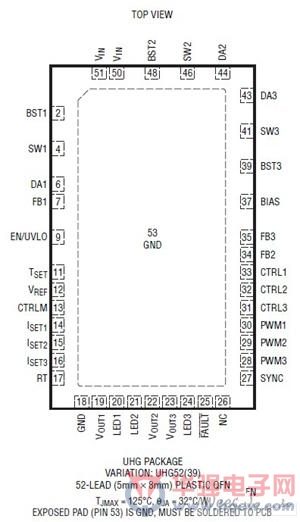

　封装

　特点

　三个 100mA 降压型稳压器，每个通道可利用快速 NPN 电流源来驱动多达 10 个 LED

　适合于<1μs 脉冲宽度的快速电流源（在 100Hz 频率条件下提供 10,000:1 True Color PWMTM 调光）

　在停机模式中断接 LED

　用于提升效率的自适应 VOUT 控制

　6V 至 60V 输入电压范围

　准确度达 ±2% 的 LED 电流匹配

　外部电阻器用于设定每个通道的 LED 电流

　内部补偿和软起动

　可编程开关频率（200kHz 至 1MHz）

　可同步至外部时钟

　开路 LED 检测和报告

　短路 LED 引脚保护和报告

　可编程 LED 热降额

　可编程温度保护

　具 0.6mm 高电压引脚间距的 5mm x 8mm耐热性能增强型QFN封装

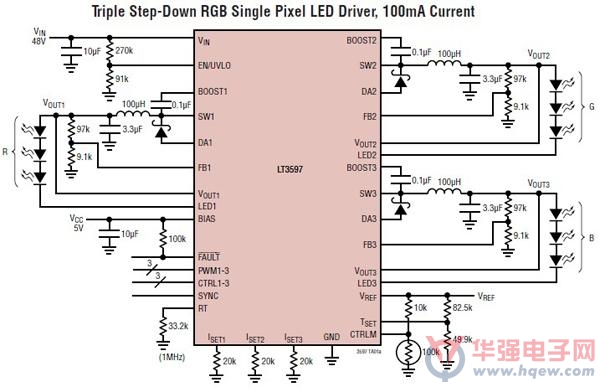

　典型应用
