MIC3203：HB LED驱动方案

MIC3203：HB LED驱动方案

Micrel公司的MIC3203是一款迟滞型降压、恒流、高亮度LED(HB LED)驱动器，可以为内部/外部照明、建筑物及周边照明、LED灯以及其他通用照明应用提供理想的解决方案。

  MIC3203非常适合需要宽电压输入范围的照明应用。

  在负载瞬变和PWM调光过程中，迟滞控制可以提供良好的电源抑制和快速响应。高变电流检测和片上电流检测放大器传输LED电流的精度为±5%。利用外部高边电流检测电阻设定输出电流。

  MIC3203具有专用的PWM输入，能够实现宽范围的脉冲调光。最高1.5MHz的高频开关可实现最少的外部组件，使空间和成本最小化。MIC3203具有频率抖动特性，可用于EMI控制。

  MIC3203的工作结温范围为-40℃到+125℃，采用8引脚SOIC封装。

  MIC3203主要特性

  ? 4.5V到42V输入电压范围

  ? 高效率（>90%）

  ? ±5%电流精度

  ? MIC3203：低EMI时激活抖动

  ? MIC3203-1：抖动失效

  ? 高边电流检测

  ? 专用的调光控制输入

  ? 迟滞控制（无需补偿）

  ? 最高1.5MHz的开关频率

  ? 可调节的LED恒流

  ? 过温度保护

  ? -40℃到+125℃的结温范围

  MIC3203 应用

  ? 建筑物、工业和周边照明

  ? LED灯

  ? 指示灯和应急灯

  ? 街灯

  ? 槽型发光字

  ? 12V照明系统（MR-16灯、橱柜内

  照明、花园/路径照明）

  MIC3203/MIC3203-1评估板

  该评估板能够利用1A的LED电流对MIC3203/MIC3203-1进行评估。评估板的一边带有所有的组件，能够很容易地进行测试。该器件的输入电压范围为4.5V到42V，能够控制外部电源MOSFET来驱动高电流LED。当输入电压接近并超过UVLO阈值时，如果EN引脚和DIM引脚的电压很高，将调节内部5V的VCC并开启集成的MOSFET。感应电流线性增大。当CS引脚电压达到和VIN相关的VCS(MAX)时，外部MOSFET将被关掉，肖特基二极管开始接管并将电流返回到VIN。然后，流经电感和LED的电流开始衰减。当CS引脚达到VCS(MIN)时，外部MOSFET被开启，如此反复。由于这一控制方案不需要回路补偿，因此非常容易进行设计，也可以避免安装过程中出现问题。

  要求

  该评估板需要一个独立的实验（后备）电源，输入电压可在4.2V到45V的范围内进行调节，至少提供1A的电流。负载可以是有源（电子负载）的，也可以是无源（LED）的，能够消耗最大负载功率，并保持与表面联通的理想值小于 70℃。

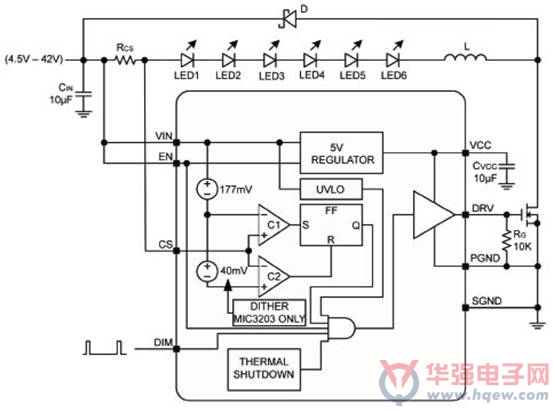

图1 MIC3203/MIC3203-1方框图

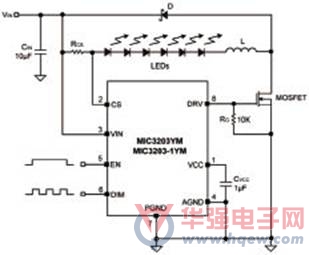

图2 MIC3203降压LED驱动器电路

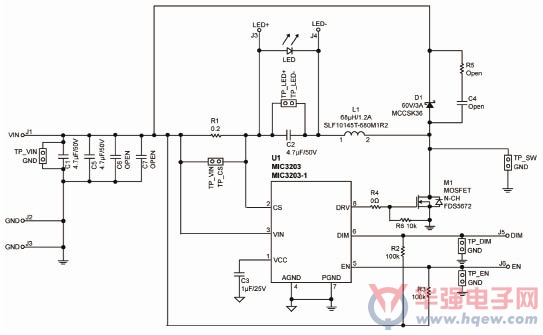

图3 MIC3203/MIC3203-1 评估板电路图
