ADP1650：1.5A LED闪光驱动方案

 ADI公司的ADP1650是一个小型、高效率的白光闪光驱动器，用于高像素拍照手机，可在光线较暗环境中改进图片和视频的质量。该器件集成了1个可编程的1.5MHz或3.0MHz的同步电感式升压转换器、1个I2C兼容接口以及1个1500mA电流源。高开关频率确保了微型、厚度为1mm的低成本1μH功率电感的使用，电流源允许LED阴极接地，从而实现了热增强、低EMI和紧凑型布线。

  LED驱动器在整个电池电压范围内实现了高效率。在闪光时，实现了从输入功率到LED功率转换比的最大化以及电池电流的最小化。可编程直流电池电流限制在安全范围内将LED电流最大化，可用于所有LED VF和电池电压情况。

图1 ADP1650功能方框图

  两个独立的TxMASK输入在功率放大器电流激增时快速降低闪光LED电流和电池电流。I2C兼容接口可对定时器、电流以及用于运行监控和安全控制的状态位回读进行设置。

  ADP1650采用12焊球、0.5mm引脚间距的封装，工作在?40℃在+125℃的结温范围内。

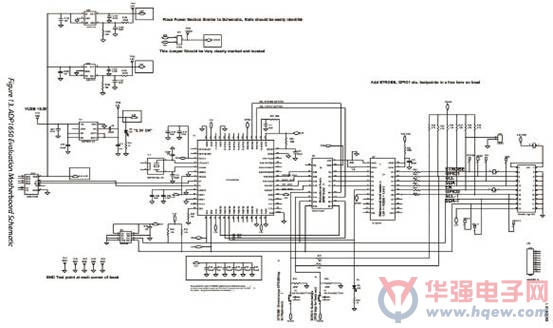

图2 ADP1650 评估板主板电路图

  ADP1650主要特性

? 超小型解决方案

- 小型2mm×1.5mm、12焊球WLCSP封装

- 小尺寸的1mm厚、1μH功率电感

- LED电流源用于本地LED接地简化的从/到LED的布线改进的LED散热

- 同步3MHz PWM升压转换器，无外部二极管

? 高效率：峰值效率为90%

- 在闪光时，降低输入电池电流的高电流水平

- 在聚光模式下限制电池电流消耗

? I2C可编程

- 单个LED在闪光模式下的电流最高为1500mA，在所有情况下具有7%的精度

- 在聚光模式下的电流最高值为200mA

- 可编程的直流电池电流限制（4个设置点）

- 高达1600ms的可编程闪光定时器

- 低VBAT模式自动降低LED电流

- 4位ADC用于LED VF、管芯/

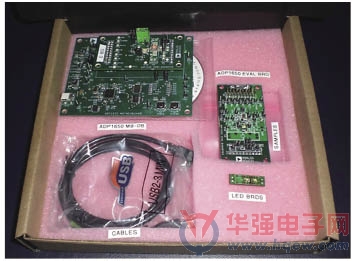

图3 ADP1650 评估板外形图

  LED温度回读

? 控制

- I2C兼容控制寄存器

- 外部 STROBE和聚光输入引脚

- 2个发射掩码（TxMASK）输入

? 安全性

- 热过载保护

- 电感故障检测

- LED短路、开路保护

  ADP1650应用

? 带有拍照功能的手机和智能手机

? 数码照相机、便携式摄像机和PDA

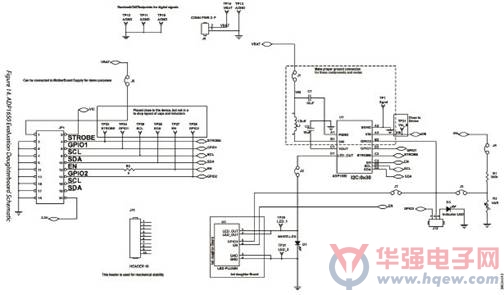

图4 ADP1650 评估板子板电路图

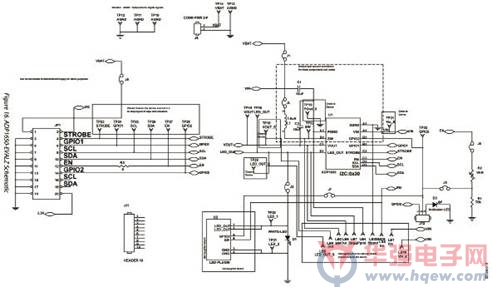

图5 ADP1650- EVALZ电路图

  ADP1650评估板

  该评估系统由母板、子板和LED子板组成。母板提供来自PC USB端口的I2C信号，并生成I/O电压和数字高、低信号用于子板。针对过温度测量，可将子板直接插入母板或通过带状电缆连接到母板。

  母板带有一个3.3V的稳压器和一个2.8V/1.8V的稳压器，用于VDDIO。子板包含跳线和测试点，可以很容易地实现对闪光驱动IC的评估。

  ADP1650-EVALZ评估套件包括：

? 电缆：电源（红/黑）、USB、2× 电流测量

? 采样：5个ADP1650器件、2个FDSD3012电感

? LED板：OSRAM LUWF65N、LumiLEDs PWF-4

更多详情，敬请浏览；http://solution.eccn.com/solution_2010062811272838.htm
