LED大功率芯片提升亮度研究

LED大功率芯片提升亮度研究

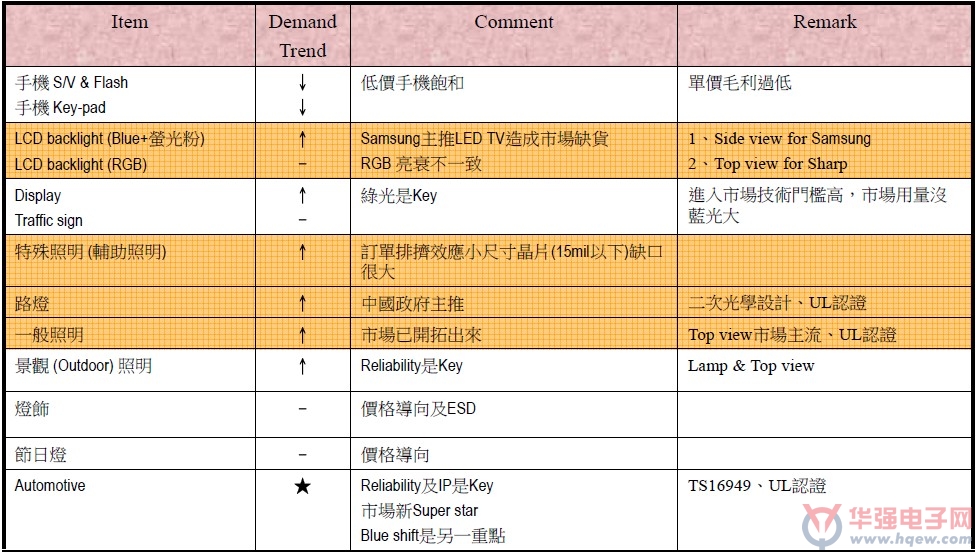

InGaN 市场方向

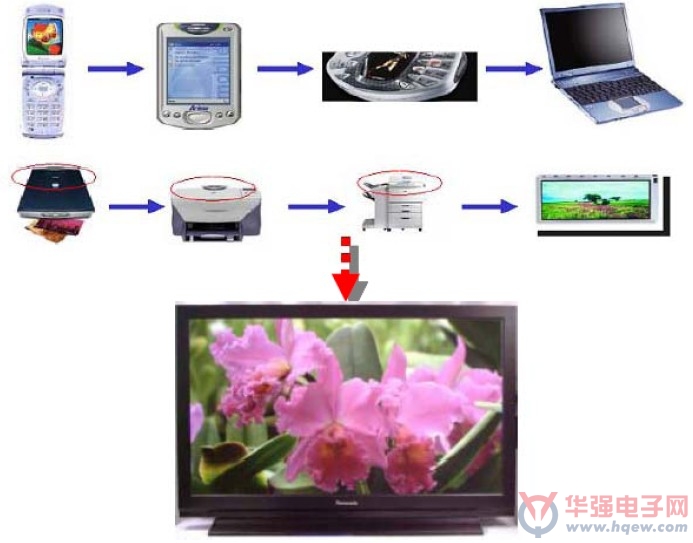

LED Backlight市场应用

光学设计BUG

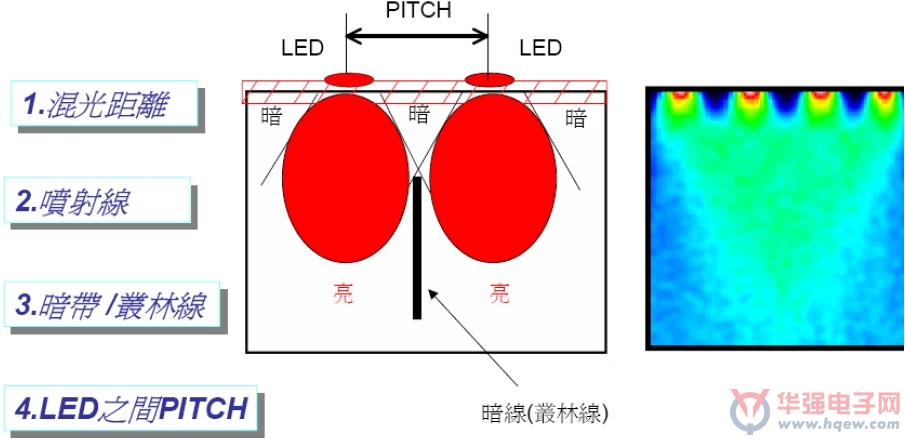

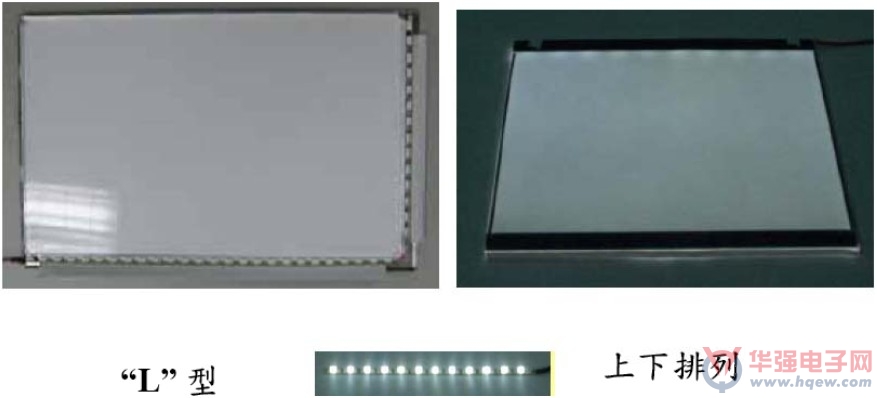

LED排列方式

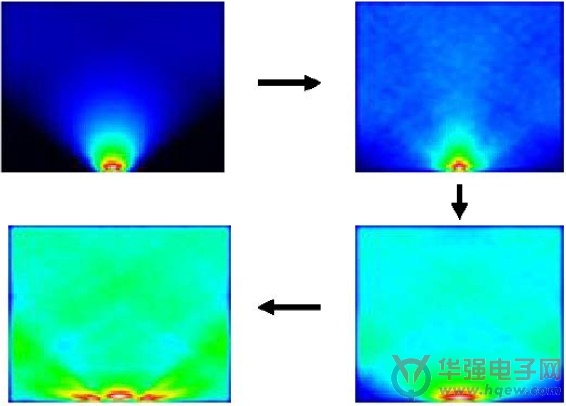

光学设计BUG-LED光源喷射线

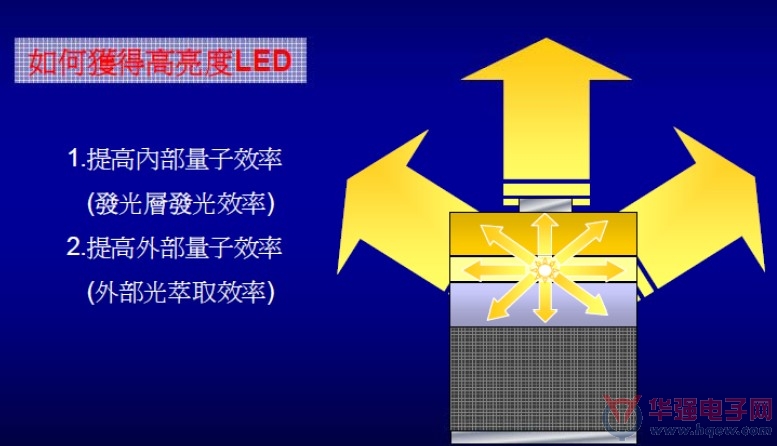

如何提高LED亮度

提升亮度方式

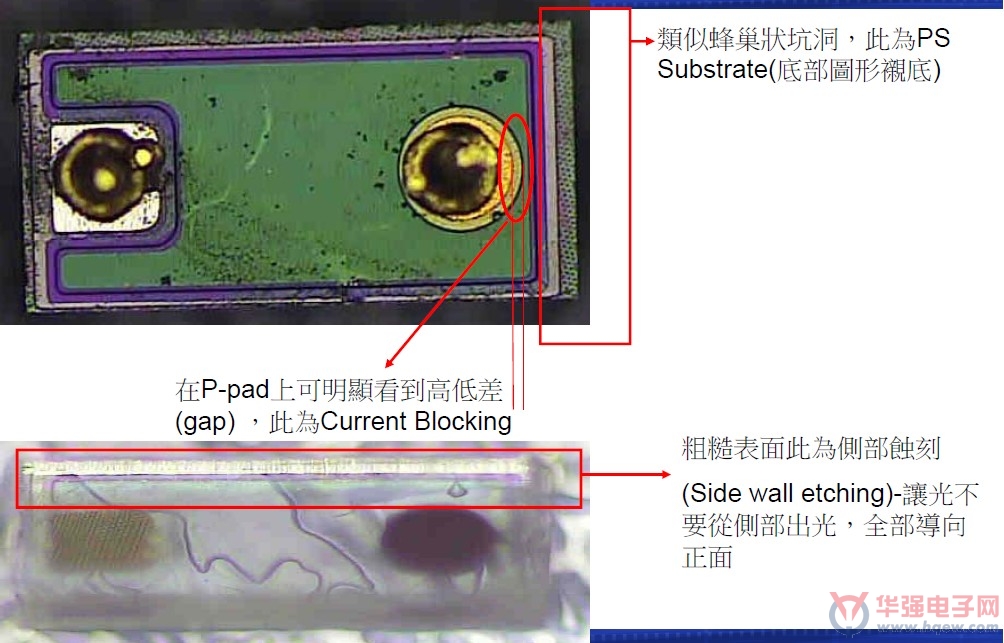

大功率芯片提升亮度方式-A

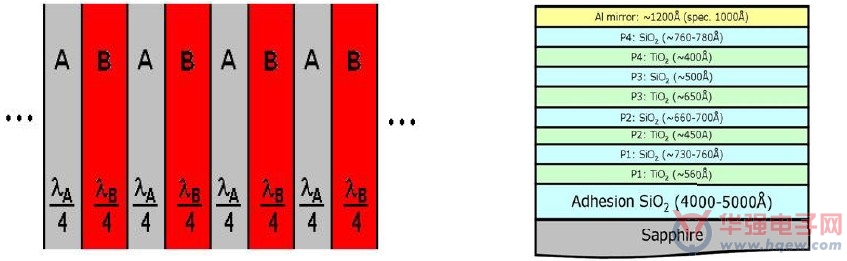

布拉格反射镜(Bragg Reflector)

由两种介电系数不同的材料以ABAB…的方式交替排列组成，每层的厚度都是操作波长的四分之一，因此是一种四分之一波长多层系统(quarter-wave-stack multilayered system)，相当于简单的一维光子晶体。

  由于频率落在能隙范围内的电磁波无法穿透，布拉格反射镜的反射率可以高达99%以上。它没有金属反射镜的吸收问题，又可以透过改变材料的折射率或厚度来调整能隙位置，设计出操作频频范围不同的反射镜，因此经常使用于精密光学实验中。

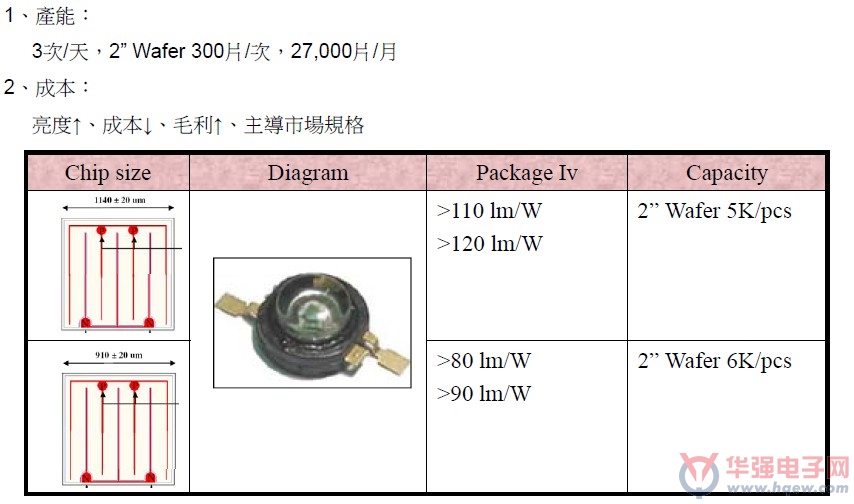

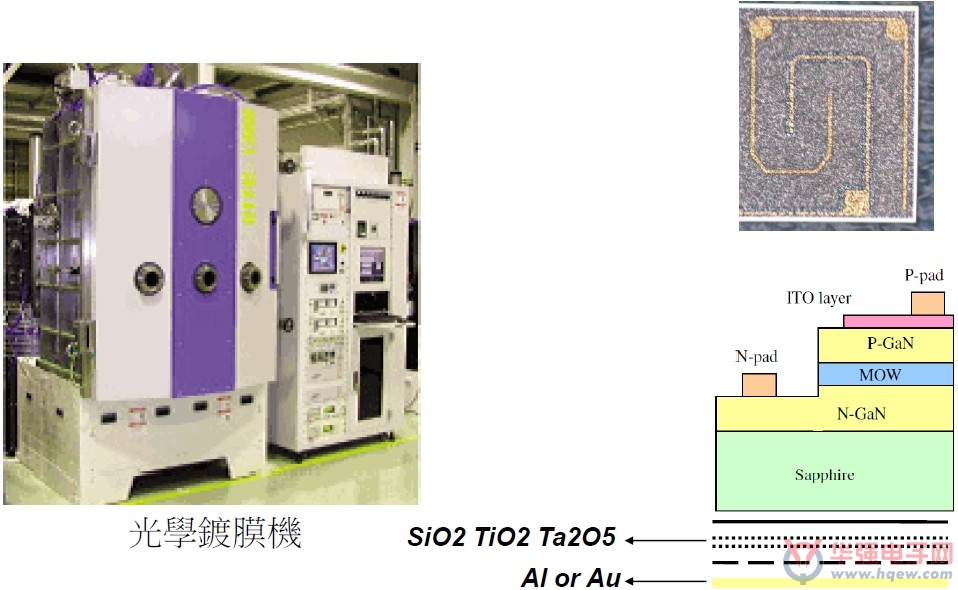

大功率芯片提升亮度方式-B

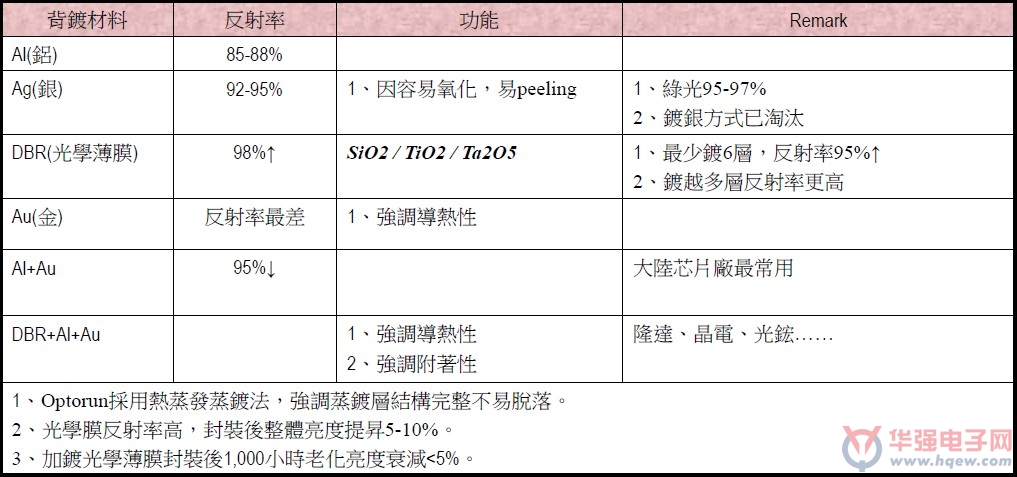

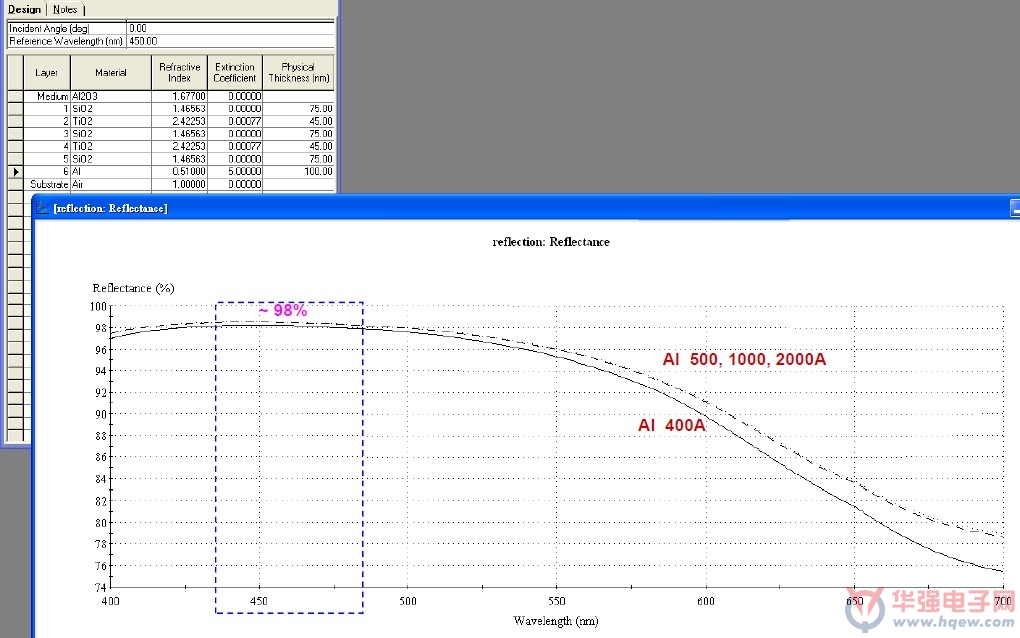

Reflector DBR+Al

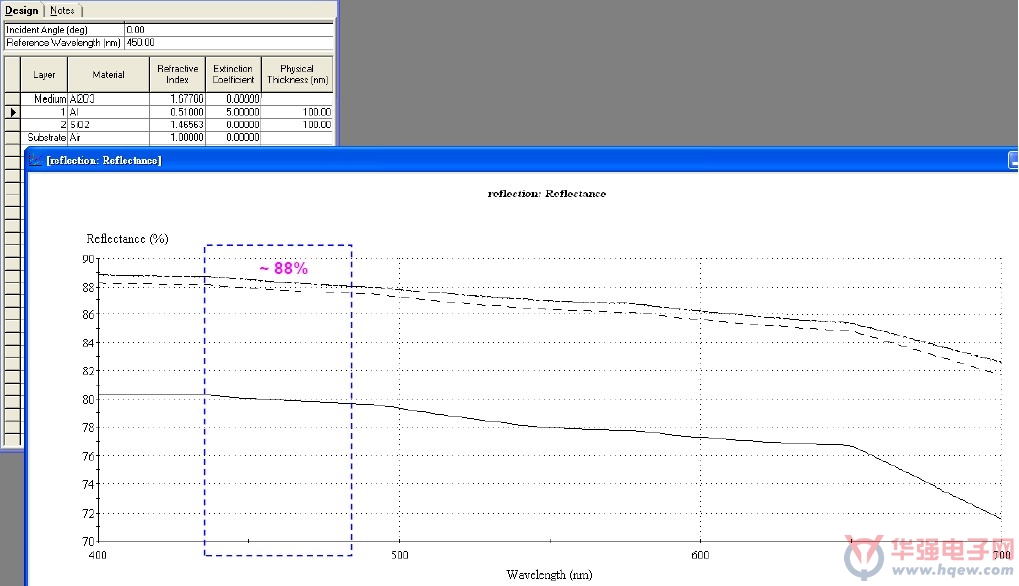

Reflector Al

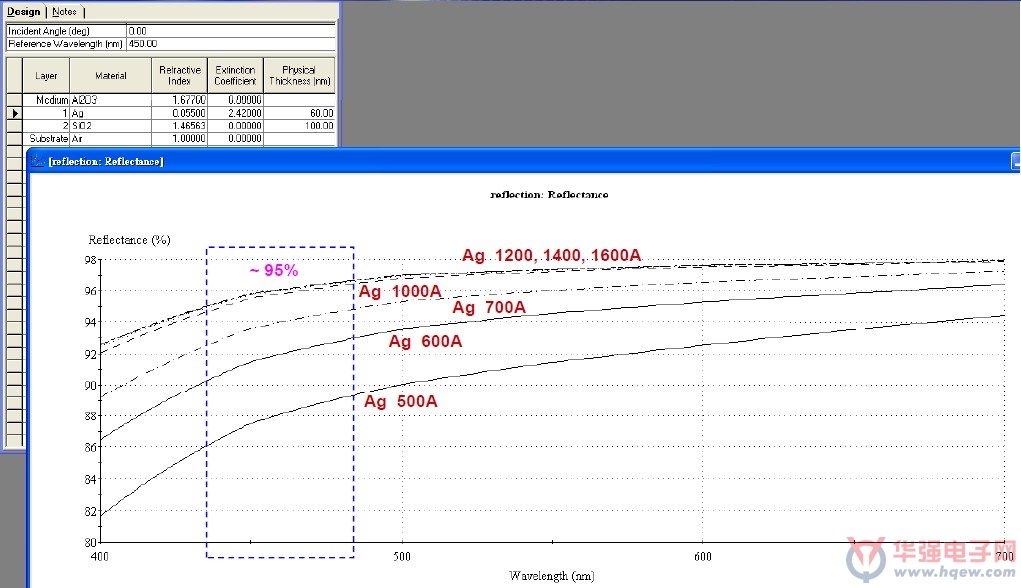

Reflector Ag

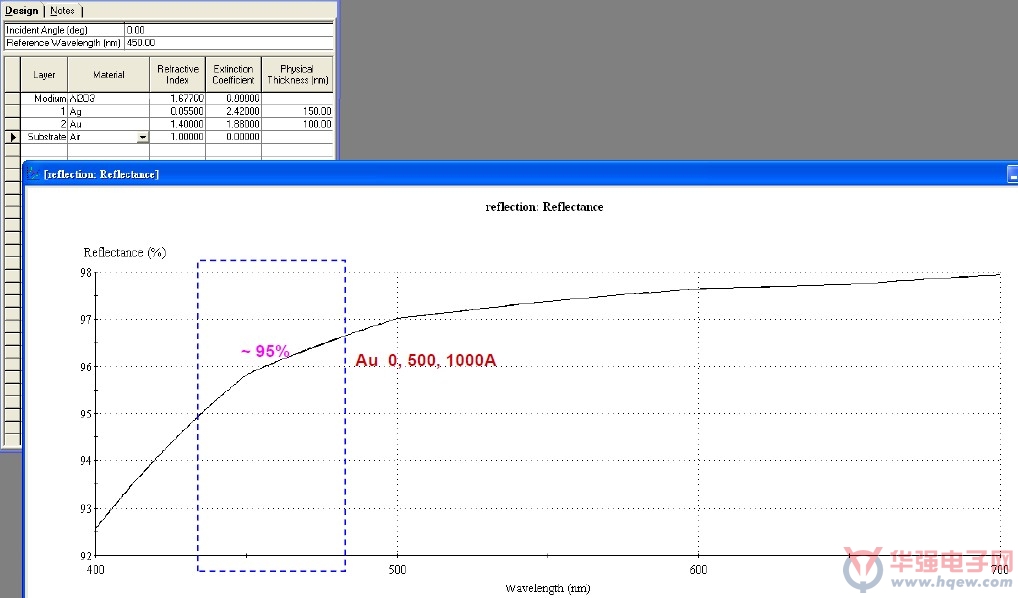

Reflector Ag+Au

45mil DBR vs. 无DBR

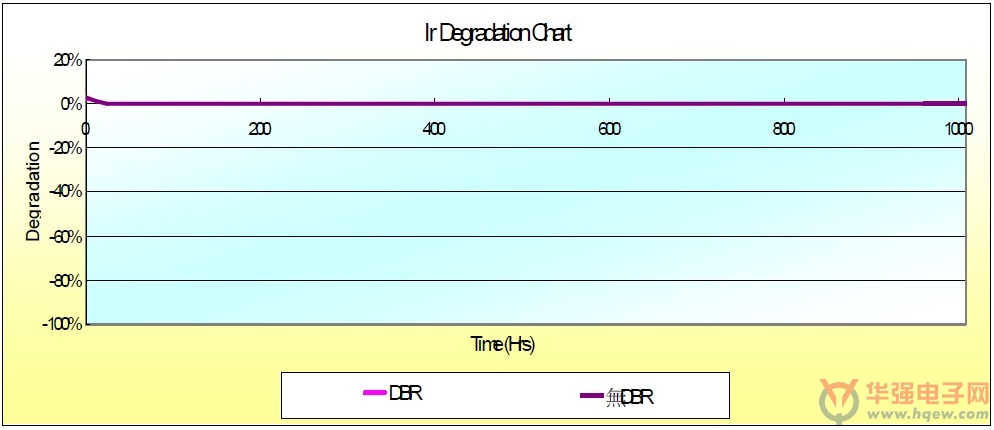

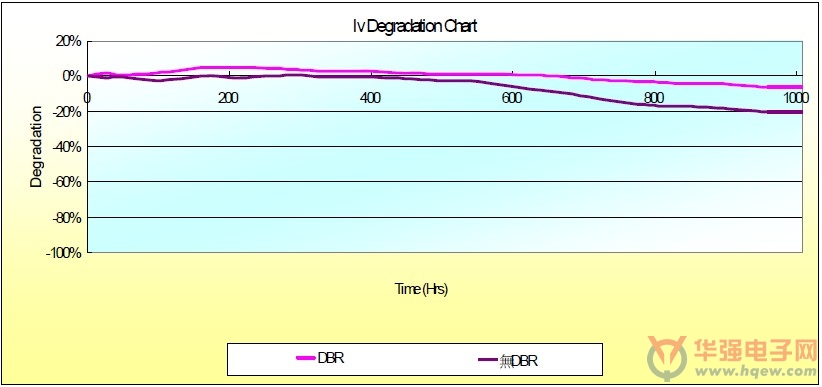

45mil DBR vs. 无DBR Life test

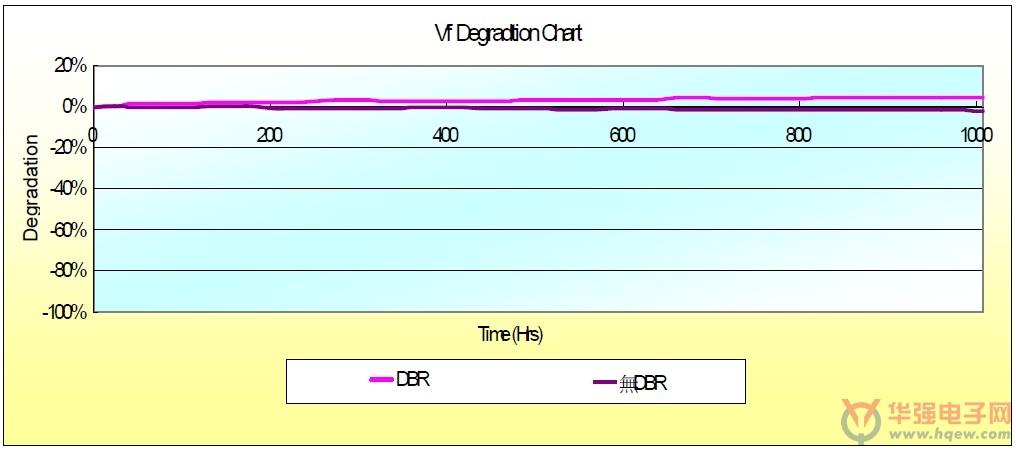

45mil DBR vs. 无DBR Life test

45mil DBR vs. 无DBR Life test

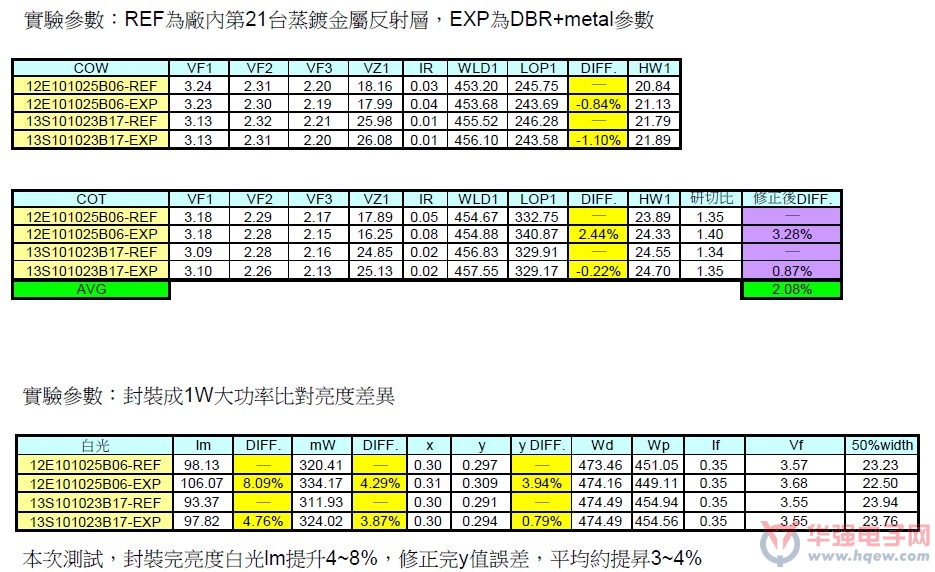

45mil metal vs. DBR+metal
