中广芯源推出高耐压LED驱动芯片GS60100

来源:中广芯源 作者: 时间:2011-08-22 13:46

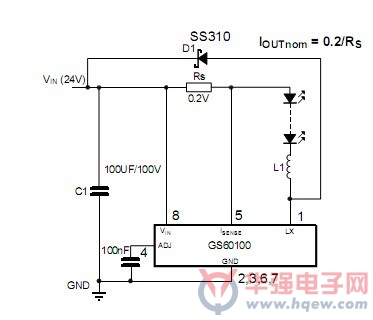

中广芯源推出一款基于平均电流模式的DC-DC降压型LED控制芯片GS60100,芯片可以工作在6V-60V的输入电压下,通过一个外部的采样电阻可以调节工作电流,最大的工作电流可以达到1100MA。依靠电源及其他的外部元件,芯片可以提供最大45W的输出功率。

GS60100外部的采样电阻采用高边检测的方式,避免了地线上的噪声干扰。同时,通过采样电阻的阻值设定芯片工作时的平均输出电流。

通过在ADJ引脚加上直流电压实现模拟调光,可以调节工作电流到已设定的平均电流值之上,但是最大的工作电流不能超过1100MA

可以在ADJ引脚加上直流电压或PWM波形,通过控制频率,芯片即能提供一个连续的或断续的输出电流。也可以通过在ADJ引脚和地之间加入外部电容实现软启动。

通过在ADJ引脚加上0.2V或更低电压即可关闭输出,芯片进入低功耗静态模式。

n  特性

·典型情况下,输出电流精度高于0.8%

·可以用于热增强型的SOP-8封装。

·简单,低成本。

·单一的ON/OFF引脚和使用直流或PWM波形的亮度控制。

·PWM波形分辨率高达9001

·高效率(高达95%)。

·宽的输入电压范围:6V60V

·固有的LED开路保护电路。



n  应用

·低压照明替代方案

·汽车照明

·低压工业照明

·LED背光照明

·照明信号

·应急照明

·SELV照明

·LCD TV背光照明

·制冷照明
