AVR单片机实现LED彩灯控制器设计
来源：华强LED网 作者：___ 时间：2011-08-26 10:10
如果你想改变LED接的管脚，请修改hardware.h文件。如果想修改LED的亮度，请修改globals.h 中的Timings 段定义。本设计外接了两个按钮，一个是选择工作模式，另一个是电源的开关。当你按下模式按钮1.5秒以上时，进入自动模式，会自动演示所有的预设模式。
8个LED灯直接连接到Vcc 上，不需要限流电阻。本制作利用到同步定时器，及使用睡眠的方式节省电力。

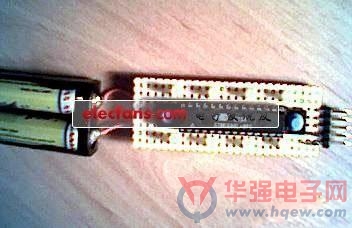

实物图：

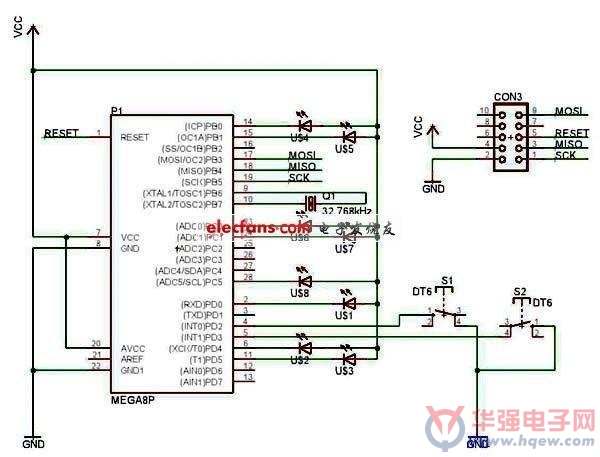

电路图：
PCB图：
