输入为工频电源的LED驱动电路

本LED驱动电路是由RT8458驱动芯片设计的，输入为90-264VAC的工频电源。输出为输出电流为恒定：200mA（可调）。相应的电压变化范围为：24-42V.

主电路结构：Buck变换器；
输入为：90-264VAC的工频电源；
输出为：输出电流为恒定：200mA（可调）。相应的电压变化范围为：24-42V；
输入功率因数大于0.9，输出效率 90%左右；
开关频率46kHz；
电路分析：

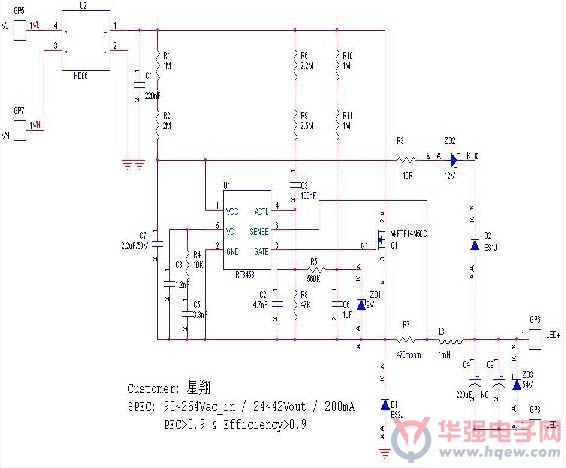

1 U2是一个整流装置。U2的输入为交流工频电，输出为直流，同时U2应当提供一定的功率因数校正功能。使得该LED驱动器的输入功率因数在0.9以上。
2 主电路是一个BUCK型DC/DC变换器。Q1为开关管，L3和C4为LC滤波器，D1为buck电路的续流二极管。ZD3为稳压管，保护输出电压不大于54V。
3 为了实现输出电流恒定，必须采用电流采样。图中R7即为采样电阻，470mohm。R7作用是将电流量转换成电压量。这里注意，RT8458芯片的地，是和MOSFET的源极共在一起的，这样做的目的是方便驱动MOSFET，不需要再加隔离。而buck主电路的地和8458的地是不一致的，原因就在于此。
4 RT8458芯片的供电端VCC。当电路刚开始启动，输出电压还未建立。此时RT8458芯片的供电由R1、R2电路提供，此时功率很小，所以R1和R2只充当提供启动电压的作用。当输出电压建立，输出电压通过D2、ZD2和R3给VCC供电。D2是为了防止电压反偏，ZD2是提供一个12V的压降，R3作为限流电阻。通过D2、ZD2和R3给VCC供电，好处就是可以降低损耗。因为输出电压和VCC电压 比较接近，而U2的输出电压和VCC电压很差很多，那么RT8458芯片需要同样多的功率，当然是电压等级比较接近的DC/DC变换方式效率高了。
5 控制回路

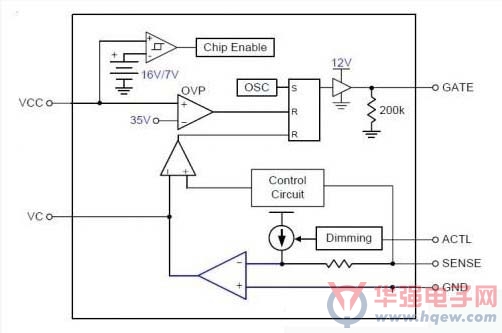

RT8458内部的控制示意图如上图。SENSE提供输出电流的采样电压，ACTL提供基准电压。两者作比较，通过运放进入触发器。其中，VC端即为补偿端。在图1中的，可可以看出。R4、C5、C8即构成了我们常见的PI控制。如果要调节输出电流的性能，则调节R4、C5、C8即可。

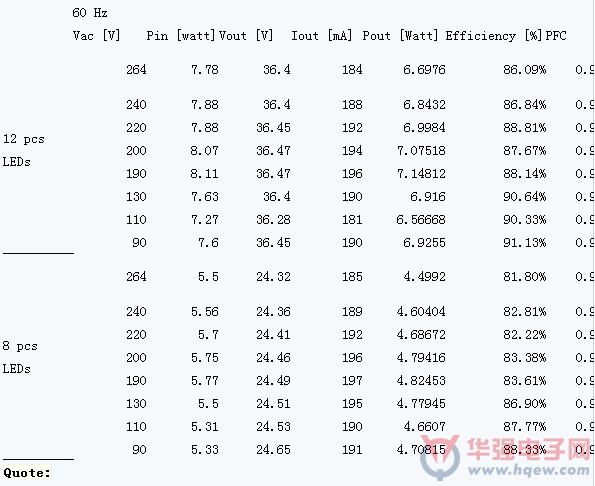

6 给出图1电路的测试结果：
