高亮度LED之“封装热导”原理技术探析
前言：过去LED只能拿来做为状态指示灯的时代，其封装散热从来就不是问题，但近年来LED的亮度、功率皆积极提升，并开始用于背光与电子照明等应用后，LED的封装散热问题已悄然浮现。
上述的讲法听来有些让人疑惑，今日不是一直强调LED的亮度突破吗？2003年Lumileds Lighting公司Roland Haitz先生依据过去的观察所理出的一个经验性技术推论定律，从1965年第一个商业化的LED开始算，在这30多年的发展中，LED约每18个月24个月可提升一倍的亮度，而在往后的10年内，预计亮度可以再提升20倍，而成本将降至现有的1/10，此也是近年来开始盛行的Haitz定律，且被认为是LED界的Moore（摩尔）定律。
依据Haitz定律的推论，亮度达100lm/W（每瓦发出100流明）的LED约在2008年2010年间出现，不过实际的发展似乎已比定律更超前，2006年6月日亚化学工业（Nichia）已经开始提供可达100lm/W白光LED的工程样品，预计年底可正式投入量产。

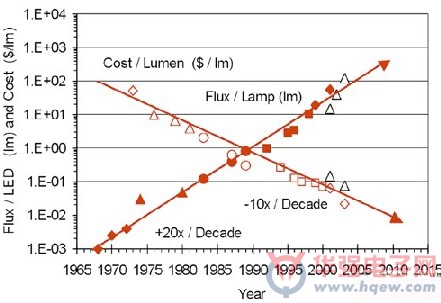

备注：Haitz定律可说是LED领域界的Moore定律，根据Roland Haitz的表示，过去30多年来LED几乎每1824个月就能提升一倍的发光效率，也因此推估未来的10年（2003年2013年）将会再成长20倍的亮度，但价格将只有现在的1/10。
不仅亮度不断提升，LED的散热技术也一直在提升，1992年一颗LED的热阻抗（Thermal Resistance）为360℃/W，之后降至125℃/W、75℃/W、15℃/W，而今已是到了每颗6℃/W10℃/W的地步，更简单说，以往LED每消耗1瓦的电能，温度就会增加360℃，现在则是相同消耗1瓦电能，温度却只上升6℃10℃。
少颗数高亮度、多颗且密集排布是增热元凶
既然亮度效率提升、散热效率提升，那不是更加矛盾？应当更加没有散热问题不是？其实，应当更严格地说，散热问题的加剧，不在高亮度，而是在高功率；不在传统封装，而在新封装、新应用上。
首先，过往只用来当指示灯的LED，每单一颗的点亮（顺向导通）电流多在5mA30mA间，典型而言则为20mA，而现在的高功率型LED（注1），则是每单一颗就会有330mA1A的电流送入，「每颗用电」增加了十倍、甚至数十倍（注2）。
注1：现有高功率型LED的作法，除了将单一发光裸晶的面积增大外，也有采行将多颗裸晶一同封装的作法。事实上有的白光LED即是在同一封装内放入红、绿、蓝3个原色的裸晶来混出白光。
注2：虽然各种LED的点亮（顺向导通）电压有异，但在此暂且忽略此一差异。
在相同的单颗封装内送入倍增的电流，发热自然也会倍增，如此散热情况当然会恶化，但很不幸的，由于要将白光LED拿来做照相手机的闪光灯、要拿来做小型照明用灯泡、要拿来做投影机内的照明灯泡，如此只是高亮度是不够的，还要用上高功率，这时散热就成了问题。
上述的LED应用方式，仅是使用少数几颗高功率LED，闪光灯约14颗，照明灯泡约18颗，投影机内10多颗，不过闪光灯使用机会少，点亮时间不长，单颗的照明灯泡则有较宽裕的周遭散热空间，而投影机内虽无宽裕散热空间但却可装置散热风扇。

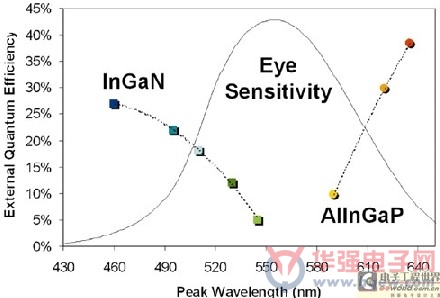

备注：图中为InGaN与AlInGaP两种LED用的半导体材料，在各尖峰波长（光色）下的外部量子化效率图，虽然最理想下可逼近40％，但若再将光取效率列入考虑，实际上都在15％25％间，何况两种材料在更高效率的部分都不在人眼感受性的范畴内，范畴之下的仅有20％。
可是，现在还有许多应用是需要高亮度，但又需要将高亮度LED密集排列使用的，例如交通号志灯、讯息看板的走马灯、用LED组凑成的电视墙等，密集排列的结果便是不易散热，这是应用所造成的散热问题。
更有甚者，在液晶电视的背光上，既是使用高亮度LED，也要密集排列，且为了讲究短小轻薄，使背部可用的散热设计空间更加拘限，且若高标要求来看也不应使用散热风扇，因为风扇的吵杂声会影响电视观赏的品味情绪。
散热问题不解决有哪里些副作用？
好！倘若不解决散热问题，而让LED的热无法排解，进而使LED的工作温度上升，如此会有什么影响吗？关于此最主要的影响有二：(1)发光亮度减弱、(2)使用寿命衰减。
举例而言，当LED的p-n接面温度（Junction Temperature）为25℃（典型工作温度）时亮度为100，而温度升高至75℃时亮度就减至80，到125℃剩60，到175℃时只剩40。很明显的，接面温度与发光亮度是呈反比线性的关系，温度愈升高，LED亮度就愈转暗。
温度对亮度的影响是线性，但对寿命的影响就呈指数性，同样以接面温度为准，若一直保持在50℃以下使用则LED有近20,000小时的寿命，75℃则只剩10,000小时，100℃剩5,000小时，125℃剩2,000小时，150℃剩1,000小时。温度光从50℃变成2倍的100℃，使用寿命就从20,000小时缩成1/4倍的5,000小时，伤害极大。
裸晶层：光热一体两面的发散源头：p-n接面
关于LED的散热我们同样从最核心处逐层向外讨论，一起头也是在p-n接面部分，解决方案一样是将电能尽可能转化成光能，而少转化成热能，也就是光能提升，热能就降低，以此来降低发热。
如果更进一步讨论，电光转换效率即是内部量子化效率（Internal Quantum Efficiency；IQE），今日一般而言都已有70％90％的水平，真正的症结在于外部量子化效率（External Quantum Efficiency；EQE）的低落。
以Lumileds Lighting公司的Luxeon系列LED为例，Tj接面温度为25℃，顺向驱动电流为350mA，如此以InGaN而言，随著波长（光色）的不同，其效率约在5％27％之间，波长愈高效率愈低（草绿色仅5％，蓝色则可至27％），而AlInGaP方面也是随波长而有变化，但却是波长愈高效率愈高，效率大体从8％40％（淡黄色为低，橘红最高）。

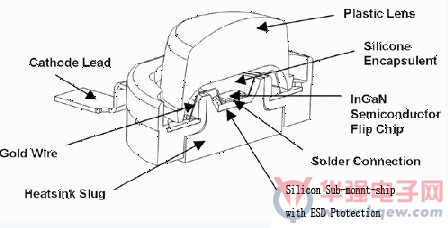

备注：从Lumileds公司Luxeon系列LED的横切面可以得知，矽封胶固定住LED裸晶与裸晶上的萤光质（若有用上萤光质的话），然后封胶之上才有透镜，而裸晶下方用焊接（或导热膏）与矽子镶嵌芯片（Silicon Sub-mount Chip）连接，此芯片也可强化ESD静电防护性，往下再连接散热块，部分LED也直接裸晶底部与散热块相连。（图片来源：Lumileds、com）
