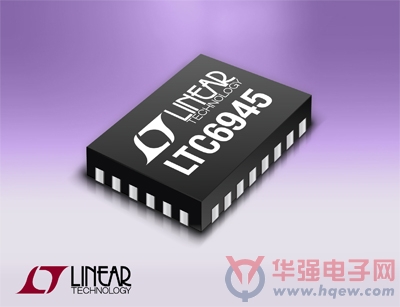

       2011 年12月20日，凌力尔特公司推出高性能 6GHz 整数 N 频率合成器 LTC6945，该器件具卓越的 -226dBc/Hz 归一化闭环带内相位噪声、出色的 -274dBc/Hz 归一化带内 1/f 噪声、-157dBc/Hz 的宽带相位噪声层和同类最佳的 -102dBc 杂散输出。在典型的 900MHz 应用中，这样的性能特性可在 1kHz 偏移时实现 -100dBc/Hz 的闭环相位噪声。LTC6945 设计为与高达 6GHz 的外部低噪声 VCO 一起工作。此外，该器件有一个内置的输出分频器，可从 1 到 6 编程，以将调谐频率覆盖范围扩展为低至 350MHz。

       LTC6945 包括低噪声基准缓冲器、基准分频器、具锁相指示器的相位-频率检测器 (PFD)、超低噪声可编程充电泵和整数反馈分频器，以实现噪声非常低的 PLL 工作。内置的 SPI 兼容双向串行端口允许频率调谐和控制，并回读寄存器和环路状态信息。

       LTC6945 的低相位噪声和低杂散能力增强了所有类型的 RF 和无线设备之性能，包括支持 LTE、W-CDMA、UMTS、CDMA、多载波 GSM 和 WiMAX 标准的多频段基站。其宽频率范围还支持点到点宽带无线接入、军事、航空电子和高性能测试与测量应用。
