iWattiW3614可控硅调光的数字控制15WLED驱动方案

LED灯具，具备可控硅调光的高性能离线式电源控制器，它使用先进的数字控制技术检测调光器的类型和相位，通过调整调光器导通角，可改变 LED 亮度。iW3614 以 PWM 讯号来调控LED 亮度。其独特的数字控制技术实现了无闪烁调光。iW3614 可应用于所有调光器方案，包括：前切相调光器、后切相调光器以及其他调光器类型，如 R 型、R-C 型 或 R-L 型。无调光器状态下，控制器会自动检测到无调光器配置。iW3614 工作于准谐振模式，可提高效率。iW3614 内置许多关键性保护功能。iW3614 使用 iWatt 先进的初级侧检测技术，删除了次级反馈电路后也能获得较好的输入和负载调整率。同时，由于使用了逐脉冲波形分析，iW3614可提供精确的恒流输出控制。iW3614 在删除了环路补偿元件的同时能保持全部工作条件下的稳定性。因此，iW3614 可减少外部元件数量，简化 EMI 设计，降低整体材料成本。

iW3614主要特性:

适用于输入100V或230V的隔离或非隔离LED驱动电源

输出功率高达15W

满足谐波及高功率因数要求（通常情况 0.94, 不带调光器）

交流输入频率范围：45 Hz～66 Hz

智能化的调光器检测方式

前切相可控硅调光器

后切相调光器

无调光器状态检测

不支持的调光器识别保护

混合模式的调光控制，调幅和PWM调脉宽相结合

宽输出调光范围: 1%~100%

调光无闪烁控制技术

准谐振开关模式，转化效率最优化，高达85%

类程序化的过温保护
小体积设计

低容值输入电容

小体积低容值输出电容

小体积功率变压器

初级侧电流检测技术，无需光藕，简化电路

高精度的恒流输出：± 5%

低启动电流（10uA），低功耗快速启动

低容值输出电容，满足LED负载热插拔要求

多重保护功能：

LED 负载开路保护

电源系统单点故障保护

LED过电流保护

LED 短路保护

电流取样电阻短路保护

类程式化过温保护

iW3614应用:

可调光 LED 灯具

适用于 5 W 至 15 W 输出功率

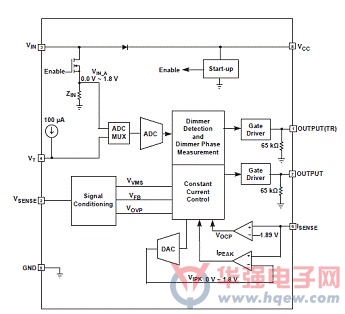

图1. iW3614方框图

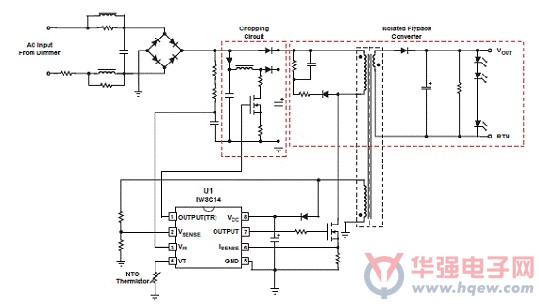

图2. iW3614典型应用电路

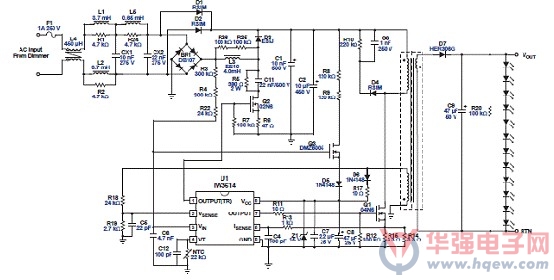

图3.230VAC输入40V/350mA可调光LED驱动电路
