LED单屏幕多窗口任意位置显示设计方案

　　1、引言

　　以往的LED 异步控制器只能把一个屏幕作为一个完整的区域来进行显示， 或者简单的加上时间区域或游走字幕区域，这样对于用户来讲往往缺乏足够的灵活性， 尤其在屏幕较大的时候。针对以上情况， 本文提出了一款基于32 位高性能ARM处理器和uc/OS- II 的设计方案。它充分利用了uc/OS-II 高效的多任务管理功能和ARM处理器强大的运算能力， 实现了单屏幕多窗口的任意位置显示， 使得显示内容变得更加丰富， 显示方式变得更加灵活。

　　2、LED 控制系统的工作原理

　　典型的LED 异步控制系统主要由PC 应用软件、通信模块、数据处理模块、扫描控制模块、驱动模块和LED 屏几部分组成，如图1 所示。

　　首先， PC 应用软件将文本或图片转化为具有特定格式的点阵信息。然后， 通过通信模块将此点阵信息发送给数据处理模块。数据处理模块对这些点阵信息进行各种特技处理， 最后通过扫描控制模块和驱动模块将画面在LED 屏上进行正确显示。

　　本文所指的LED 异步控制器包括通信模块、数据处理模块和扫描控制模块三部分。

　　3、控制器软件部分的设计

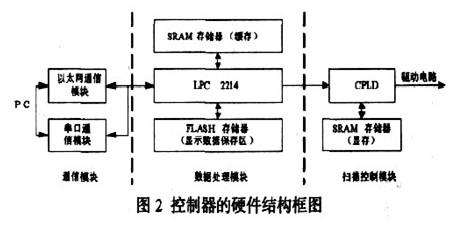

　　本控制器的硬件结构如图2 所示。数据处理模块由MCU，一片SRAM和一片FLASH 存储器组成。MCU 选用PHILIPS 的基于32 位ARM内核的LPC2214 处理器， 它有着丰富的外围接口资源和强大的运算能力， 是整个控制器的核心。SRAM作为MCU 进行特技处理时的缓存使用。FLASH 存储器用于存储点阵信息和一些必要的参数。

　　扫描控制模块由CPLD 和显存组成。显存为一片SRAM， 它用于保存当前显示的一帧点阵信息。CPLD 通过地址总线和16位数据总线与MCU 相连， 它把从MCU 接收到的16 位数据按指定地址写入显存， 然后再按一定的寻址方式从显存中读出点阵信息进行扫描。MCU 只能通过CPLD 对显存进行以字(2byte)为单位的写操作。通信模块包括以太网模块和串口通信模块， 用于实现PC 与控制器之间的RS232、RS485 以及工业以太网通信。

　　4、控制器软件部分的设计

　　为了实现单屏幕、多窗口任意位置的显示， 软件部分我们基于uc/OS- II 进行设计， 这样可以充分利用操作系统高效的任务调度算法， 将每个窗口的显示都交由单个任务来完成， 从而极大地提高系统的运行速度和可靠性， 并且使得程序的开发和扩展变得更加方便。

　　在进行具体的程序设计之前， 首先要确定数据的组织方案。

　　因为好的数据组织方案， 对于程序编写来说往往可以达到事半功倍的效果。

　　4.1 显存的数据组织方案:

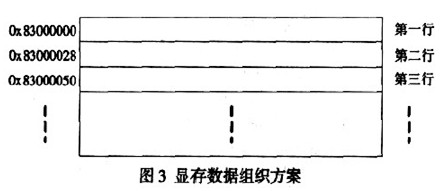

　　对于双色屏， 一个像素点需要红、绿两位数据来描述。为了便于处理， 我们将横向连续的8 个像素点组成一个字(2byte)来进行存储， 其中一个字节为红数据， 一个字节为绿数据。数据存储顺序为从左到右， 从上到下。如图3 所示， 假如屏幕宽度为160 个像素点， 显存起始地址为0x83000000， 则屏幕第一行的前8 个像素点映射到显存中地址为0x83000000 和0x83000001 的两个字节， 第二行的前8 个像素点映射到显存中地址为0x83000028 和0x83000029 的两个字节， 依此类推。

　　4.2 点阵信息转化规则:

　　由于窗口大小可以任意设置， 窗口的位置可以任意摆放。

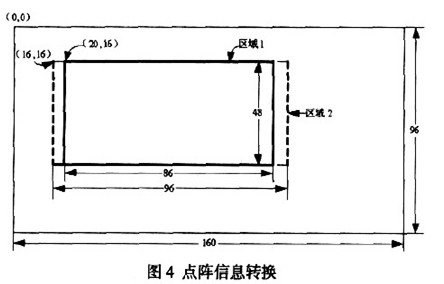

　　所以对于单个窗口而言， 它在显存中的映射可能并非是字(2byte)对齐的。以图4 为例， 在一个大小为160(宽)×96(高)的屏幕上开设一个左上角坐标为(20，16)， 大小为86×47 的窗口， 则此窗口第一行的前4 个像素点在显存中的映射为地址是0x83000282 和0x83000283 的两个字节的低4 位， 所以这个窗口在显存中的映射并不是字对齐的。由于MCU 只能以字(2byte)为单位对显存进行操作， 所以PC 软件在对该窗口进行点阵信息转换时， 如果直接对区域1 (窗口的实际大小)进行转换存储，则在对该窗口进行特技处理时会存在大量的位运算， 这样会大大降低运算效率， 从而影响特技效果的显示， 这样就很难满足用户对特技显示效果的要求。
