安森美半导体推出家庭娱乐应用电源电路保护方案

       在网络连接、3D等新技术为家庭娱乐应用带来了全新用户体验的同时，家庭娱乐平台也迈向智能、节能的方向发展。在体现这一趋势进程中，半导体技术起到了无可替代的作用，提供了各种满足家庭娱乐应用的解决方案。作为高能效电子产品的首要高性能硅方案供应商，安森美半导体提供的丰富产品解决方案有助于家庭娱乐设备供应商为其产品增加新功能、新业务和新的用户体验，提升客户价值。

       丰富的音频解决方案

       安森美半导体的音频解决方案包括音频信号放大和缓冲、音频滤波器和音频开关及音频晶体管等。

       用于音频信号放大和缓冲的低噪声运算放大器是具备低噪声、快速响应时间的单、双和四路器件，包括LM833、MC33077、MC33078、MC33079、MC33178、MC33179、MC33272A、MC33274A、NE5532和NE5534。这些器件具有针对给定频率的优异输入参考噪声电压和电流特性。

       音频滤波器是具有ESD保护功能的电阻电容(RC)及电感电容(LC) EMI滤波器，主要特点是ESD保护等级超过8 kV接触放电(IEC 61000-4-2）；匹配了电感和电容；具有针对模拟信号的最低插入损耗；所有无线频段优异的滤波性能；将大电容与电阻或电感集成在一起，在22 MHz或更高频率提供优异的噪声衰减性能。

       音频滤波器包括CM1411、CM1412、CM1418、NUF2114、NUF2116、NUF2441、NUF2450和NUF4220等。其中，CM1411和CM1412是2通道耳机扬声器EMI滤波器；CM1418是2通道高性能音频滤波器；NUF2114和NUF2116是具有ESD保护的2线音频EMI滤波器；NUF2441是具有ESD保护的集成无源滤波器、NUF2450和NUF4220分别为具有ESD保护的2线EMI滤波器和4线EMI滤波器。

       用于音频信号的低电阻模拟开关包括NLAS5113、NLAS5157、NLAS5223B和NLAS3799B。这些器件有单SPST和双SPDT及双DPDT几种，具有优秀的音频保真度、极低的总谐波失真(典型值0.011％)；1.65-4.5 V的宽电源范围和扩展温度能力；低导通电阻可实现紧密的通道匹配。

       音频晶体管MJx1302A(PNP)和MJx3281A(NPN）提供卓越的线性度和增益匹配。这些器件具有260 V能力的更大动态范围，紧密匹配的互补音频晶体管对可保证对称性能，同时最大限度地减少手动增益排序，出色的增益线性度可准确再现输入信号。

       此外还有25 W、25至50 W、50至100 W和100 W以上几种音频负载功率晶体管组合可供选择。

       视频信号放大器

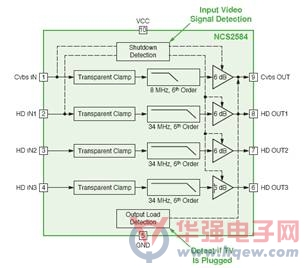

       视频信号放大器包括NCS2566、NCS2564、NCS2584、NCS2563、NCS2553、NCS2561、NE592x8和NE592x14等。图1是NCS2584的框图，可以看到，其关断检测用来进行输入视频信号检测，输出负载检测用来检测是否有电视接上插座。

图1：视频信号放大器框图

       USB相关器件

       安森美半导体的USB开关器件包括NLAS7242、NLAS4717EP、NLAS7213、NCN9252和NLAS8252等，主要功能是处理USB 2.0高速信号，具有3.0 V电压时6.5Ω的典型导通阻抗、500 MHz带宽，以及低串扰(250 MHz时为-45 dB)，采用业界最小封装。图2是NLAS7222A双SPDT和NLAS7213双SPST框图。

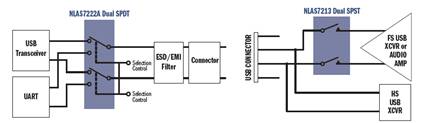

图2：NLAS7222A双SPDT和NLAS7213双SPST框图
