艾默生变频器及PLC在恒液位控制中的应用

       1 引言

　　包钢带钢厂璇流井水系统是为轧线供生产用水，整个水系统是循环运行的。为保证璇流井内水位保证基本平衡，通过5#泵（110kw）将水池内循环水再抽到外面，防止水溢出。由于原有系统采用软启动器启动，不能调节转速，水位的控制依靠人为值守，通过开阀和关阀来控制。如无人值守，在低液位会造成水泵抽真空而损伤泵体（气蚀）；高液位则会淹没水泵房造成停电事故。为此，我们设计变频恒液位控制系统，液位检测采用超声波液位器（百特公司产品），通过变频器内部pid构成液位闭环，实现液位的自动恒定控制。

       2 变频恒液位控制系统构成

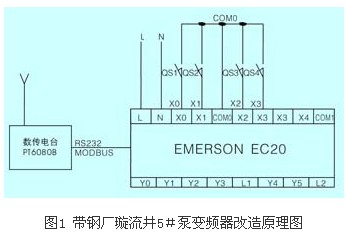

　　系统水泵电机为110kw，4极，转速1480r/min。设计采用ev2000-4t1100p系列通用变频器作为水泵电机控制核心。液位检测采用百特工控公司生产fbson-y-05-n系列超声波物位检测仪，供电电源为ac220v，一体式安装。量程最大可达到5m，实际检测水位最高1.85m。系统原理图如图1所示。

　　采用一台ec20-1006bra作简单的继电连锁，除了和旧系统进行连锁（互锁），还有变频器的简单启动和停止及报警。本系统还另外装有一台ec20-1006bra，通过串口与一台数传电台相通讯（modbus），来实现和另外一个水泵房（净环泵房）实现连锁。当璇流井有高液位报警时，通过plc及数传电台传送到净环泵房，由操作人员确定水泵的启动和停止（由于二者距离太远，且不适合电缆敷设，所以采用无线数传的方式）。

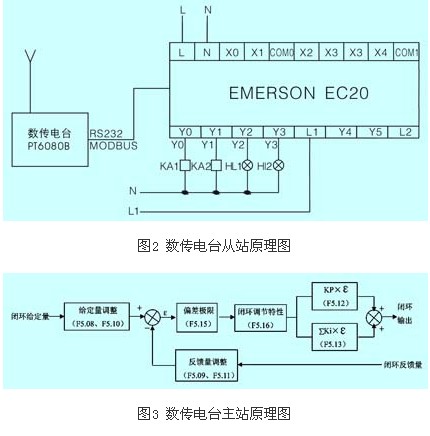

　　其中璇流井内plc设置为主站，净环内plc为从站。数传电台采用深圳科立讯生产的pt6080无线数传电台，它是利用先进的单片机技术，无线射频技术，数字处理技术设计的功率较大，体积较小的模块式半双工数传电台，采用smt新工艺，选用高质量的元器件。抗干扰能力强，精致坚固，结构紧凑，安装方便。数话兼容，数传可优先。rs－232、rs－485及ttl多种接口可供选择，适应面宽。原理图如图2和图3所示。

       3 变频恒液位控制参数及工作原理

　　3.1 ev2000通用技术规格

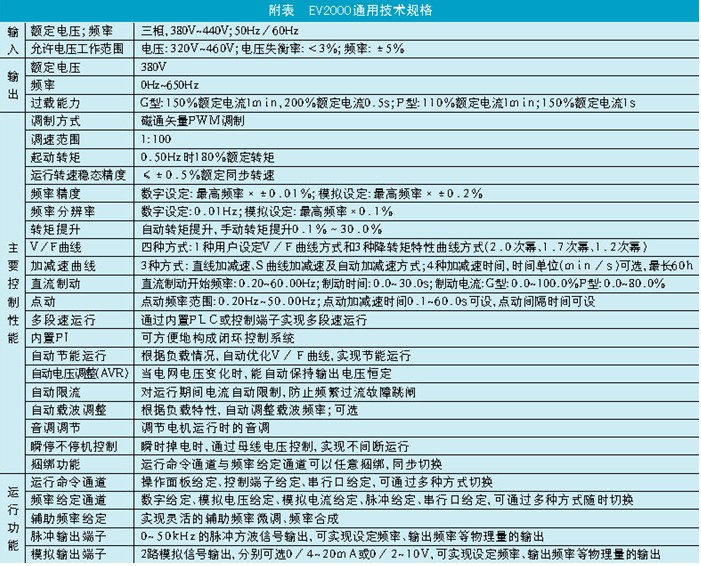

　　ev2000通用技术规格如附表所示。
