解析新岸线新一带NS115双核芯片

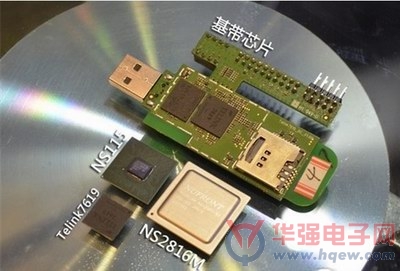

香港电子展上展出的NS115芯片
在经过一系列的准备之后2010年8月新岸线推出全球第一颗高性能计算机系统芯片NS2816。NS2816集成了2.0GHz Cortex-A9双核处理器，多核2D/3D图形图像处理器，64位DDR2/3-1066内存控制器，1080p多格式视频解码模块，SATA2，USB2，以太网等其他标准计算机接口。这个要比NVIDIA量产的Tegra2还要早3个月。那么在技术成熟且平板市场从单核开始向双核转变的今日，继新岸线去年推出NuSmart系列第二款双核移动计算芯片NS2816M之后,近期推出了它们的第三代Cortex-A9双核处理器NS115.
目前采用了新岸线NS2816M芯片的双核CortexA9架构的平板电脑爱可C908已经上市，下面我们就来了解一下NS115这款来自新岸线的最新产品。
·新岸线NS115芯片参数解析
新岸线NS115芯片采用ARMv7 Cortex-A9双核架构，拥有高达1.5GHz的主频与512KB二级缓存，采用先进的40nm制程工艺，内置基于目前市场上最先进的异构双核GPU架构的Mali-400MP图形处理芯片，支持OpenGL ES 2.0、OpenGL ES 1.1和OpenVG 1.1规范。除此之外还支持32位的LPDDR2/DDR3内存，1080P高清视频解码以及硬解Flash。

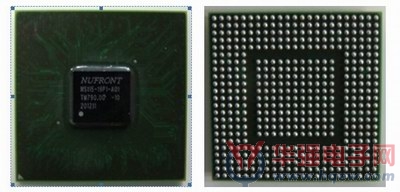

NS115芯片封装外观

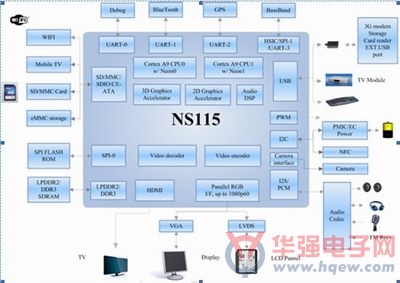

NS115芯片架构图

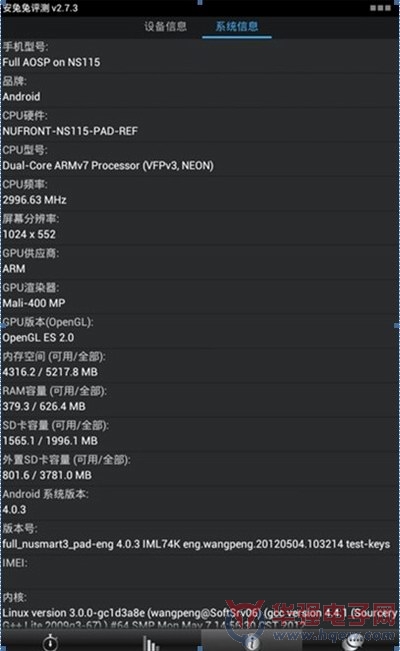

测试样机配置参数
■主频高达1.5GHz双核处理器
新岸先第三代双核芯片NS115采用ARMv7 Cortex-A9双核架构，每颗核心都拥有高达1.5GHz的主频，双核折算下来就是3.0GHz，再搭配双32KB一级缓存与512KB二级缓存将为我们的平板电脑带来强劲的动力。
■Mali-400MP异构双核性能全面激发
新岸线NS115芯片依然采用ARM自家的Mali-400MP移动显示芯片组，同时采用目前全球最先进的异构双核架构设计。传统的多核架构由于芯片内部总线带宽的限制无法发挥性能的优势,而功耗却大大增加.优化后的异构双核设计使得GPU比传统的多核架构能够更加充分和高效地利用芯片内部的总线带宽,同时更有效的降低了功耗，NS115异构双核方案较普通双核Mali-400MP设计方案在性能上提升了15%以上,功耗降低20-30%,而比所谓的四核GPU性能差距仅在10%以内,功耗却相差过半。另外该GPU还支持支持Flash硬解码，当然这也需要我们安装Adobe Flash10.1以上的版本才行。
■Android4.0.3+Linux3.0核心
好的硬件配置还需要一个合适的平台才能够发挥出真正的实力，NS115的样机采用了最新的Android4.0.3系统和Linux3.0内核的搭配。经过优化后的系统表现如何我们这就进入测试环节俩看一看吧。
■动态电压管理技术实现真正低功耗
新岸线在NS115的设计中加入DVFS、Multi-Vt和Multi-Vd等电源管理技术，使NS115在功耗方面的优势较其他同类平台尤其明显。
目前平板电脑已经进入到双核的时代，双核A9的性能是原来的主流A8的2.5~3倍。虽说目前已经有部分厂商推出了ARM架构四核处理器，但是目前明显是双核处理器的春天，已经足够强大的性能暂时完全能够满足消费者们的日常需求，另外低廉的价格也将是新岸线开拓市场的基石，多多与游戏和应用开发商进行沟通，针对旗下的产品作出进一步的优化是将来所需要做的。
新岸线是一家于04年成立的高科技企业，致力于宽带无线通信与广播技术、IC设计、视频与图像技术的高科技企业。该公司还推出了完整的平板电脑和智能手机解决方案。面对国产芯片行业略显浮躁的产品设计，新岸线力求设计生产性能稳定，优化得当的精品芯片来铺设未来的新品。
