基于单片机的LED彩灯控制器

    1  引言

　　随着人们生活环境的不断改善和美化，在许多场合可以看到彩色霓虹灯。 led 彩灯由于其丰富的灯光色彩，低廉的造价以及控制简单等特点而得到了广泛的应用，用彩灯来装饰已经成为一种时尚。但目前市场上各式样的 LED 彩灯控制器大多数用全硬件电路实现，电路结构复杂、功能单一，这样一旦制作成品只能按照固定的模式闪亮，不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺点。此外从功能效果上看，亮灯模式少而且样式单调，缺乏用户可操作性，影响亮灯效果。因此有必要对现有的彩灯控制器进行改进。

　　本文提出了一种基于AT89S51单片机的彩灯控制方案，实现对LED彩灯的控制。

　　2  设计原理

　　2.1 MCS51

　　引脚说明

　　MCS单片机都采用40引脚的双列直插封装方式。图1为引脚排列图， 40条引脚说明如下：

　　（1）主电源引脚Vss和Vcc

　　① Vss接地

　　② Vcc正常操作时为+5伏电源

　　（2）外接晶振引脚XTAL1和XTAL2

　　① XTAL1内部振荡电路反相放大器的输入端，是外接晶体的一个引脚。当采用外部振荡器时，此引脚接地。

　　② XTAL2内部振荡电路反相放大器的输出端。是外接晶体的另一端。当采用外部振荡器时，此引脚接外部振荡源。

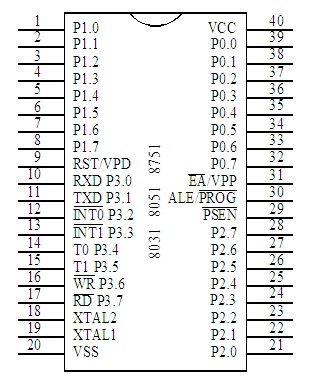

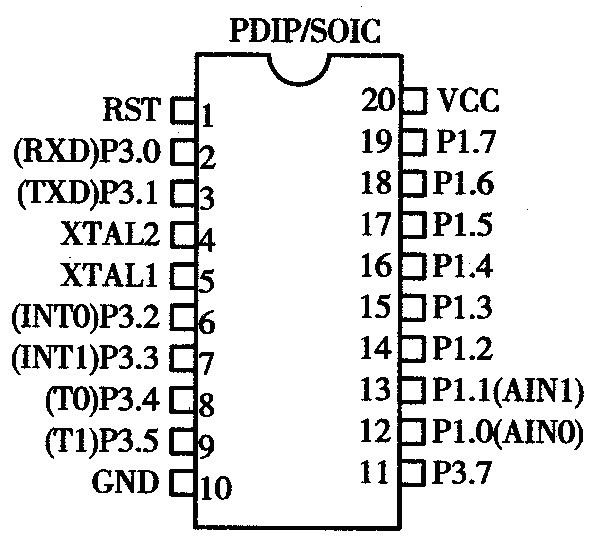

图1 8051引脚排列图

　　（3）控制或与其它电源复用引脚RST/VPD，ALE/PROG，EA和/Vpp

　　① RST/VPD 当振荡器运行时，在此引脚上出现两个机器周期的高电平（由低到高跳变），将使单片机复位

　　在Vcc掉电期间，此引脚可接上备用电源，由VPD向内部提供备用电源，以保持内部RAM中的数据。

　　② ALE/PROG正常操作时为ALE功能（允许地址锁存）提供把地址的低字节锁存到外部锁存器，ALE 引脚以不变的频率（振荡器频率的1/6）周期性地发出正脉冲信号。因此，它可用作对外输出的时钟，或用于定时目的。但要注意，每当访问外部数据存储器时，将跳过一个ALE脉冲，ALE 端可以驱动（吸收或输出电流）八个LSTTL电路。   对于EPROM型单片机，在EPROM编程期间，此引脚接收编程脉P冲（PROG功能）

　　③PSEN外部程序存储器读选通信号输出端，在从外部程序存储取指令（或数据）期间，在每个机器周期内两次有效。同样可以驱动八LSTTL输入。

　　④ EA/Vpp 、EA/Vpp为内部程序存储器和外部程序存储器选择端。当EA/Vpp为高电平时，访问内部程序存储器，当/Vpp 为低电平时，则访问外部程序存储器。

　　对于EPROM型单片机，在EPROM编程期间，此引脚上加21伏EPROM编程电源（Vpp）。

（4）输入/输出引脚P0.0 - P0.7，P1.0 - P1.7，P2.0 - P2.7，P3.0 - P3.7。

　　① P0口（P0.0 - P0.7）是一个8位漏极开路型双向I/O口，在访问外部存储器时，它是分时传送的低字节地址和数据总线，P0口能以吸收电流的方式驱动八个LSTTL负载。

　　② P1口（P1.0 - P1.7）是一个带有内部提升电阻的8位准双向I/O口。能驱动（吸收或输出电流）四个LSTTL负载……

　　③ P2口（P2.0 - P2.7）是一个带有内部提升电阻的8位准双向I/O口，在访问外部存储器时，它输出高8位地址。P2口可以驱动（吸收或输出电流）四个LSTTL负载。

　　④ P3口（P3.0 - P3.7）是一个带有内部提升电阻的8位准双向I/O口。能驱动（吸收或输出电流）四个LSTTL负载。

　　2.2 LED显示数码管

　　LED有共阴极和共阳极两种。如图所示。二极管的阴极连接在一起，通常此公共阴极接地，而共阳极则将发光二极管的阳极连接在一起，接入+5V的电压。一位显示器由8个发光二极管组成，其中7个发光二极管构成字型“8”的各个笔划（段）a～g，另一个小数点为dp发光二极管。当在某段发光二极管施加一定的正向电压时，该段笔划即亮；不加电压则暗。为了保护各段LED不被损坏，需外加限流电。

LED数码管结构原理图
