唯奥视讯基于LED视频处理器LVP603S的LED显示屏显示解决方案
来源:中国LED网 作者:--- 时间:2011-09-22 00:00
led高清视频处理器LVP603S采用最新一代广播级视频处理技术,具有完美的视频处理效果,瞬间无缝和淡入淡出功能满足了高端显示屏应用对信号切换效果的要求,画中画、画外画、高清字幕叠加以及多机级联能力适用于更多复杂LED大屏显示系统,本文将展示基于这些功能的解决方案。

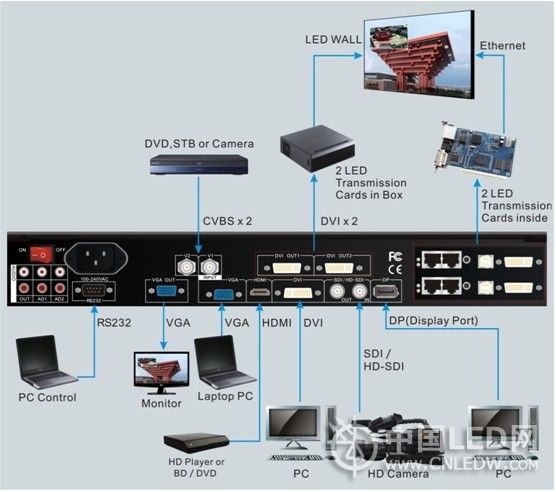

1. LVP603S接线图
LVP603S最多可同时接入7路输入源,并可通过前面板按键直接切换,以下为接线图

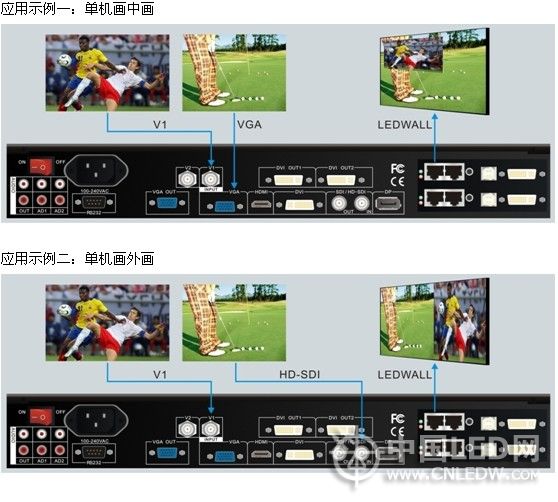

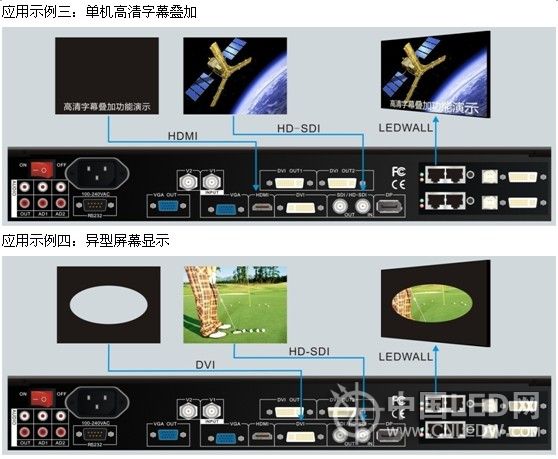

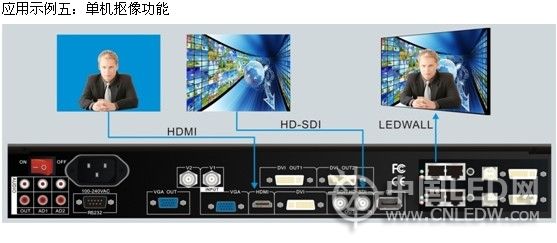

2. 单台LVP603可实现画中画,画外画,高清字幕叠加,LOGO插入,抠像等功能,以下为实现效果及接线图

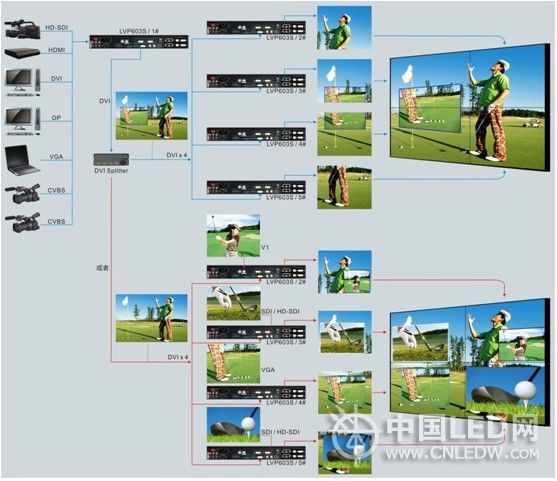

3. 4台LVP603S并联驱动一块分辨率为3584 x 1792 的LED显示屏
多种格式的视频或计算机图像输入信号经过LVP603S处理,输出的DVI信号,经过分配放大输出至4台LVP603S或LVP603进行撷取和缩放,最终在 一块3584 x 1792 的显示屏上显示一个完整画面。
整块LED显示屏可以:
1. 显示一个完整画面
2. 分别显示4个不同画面
3. 可以通过第一台LVP603S实现漫游画中画功能
4. 4 台LVP603S可以分别实现4个画中画窗口叠加到拼接的完整画面上
深圳市唯奥视讯技术 有限公司位于中国深圳高新技术园,是一家专注研发、制造视频图像处理设备的高新技术公司。公司多款专业视频处理设备广泛应用于多种大屏幕显示场合,特别是 LED显示屏应用。有关唯奥视讯的详细信息,可以访问其网站:http://www、videowall、cn/
