LED显示屏技术原理分析
来源:电子发烧友 作者:--- 时间:2011-10-10 00:00
虚拟像素显示的定义
显示单元中每一点的红、绿、蓝显示组成部分均匀分布,以配合像素的混色效果;虚显示点的表征颜色由相邻的红、绿、蓝像素混色构成。 虚拟像素的点是分散的,实像素的点是凝聚的。虚拟像素的发光点在灯管间,实像素的发光点在灯管上。
虚拟象素的实现方法
按2红1绿1蓝设计好模组,那么实点与虚拟点的换算关系为:m=2m-1,m为虚拟点,n为实点 。例如当m=3时,实点像素为3×5点阵,虚拟像素为5×9点阵。由此我们可以得到,如果 n是行LED灯管数、m是列LED灯管数,那么实像素显示的像素点是m×n ,虚拟像素显示的像素点是(2n-1)×(2m-1),这样当m和n足够大时,就约等于2n×2m,也就是4m×n,所以是实像素的4倍 。

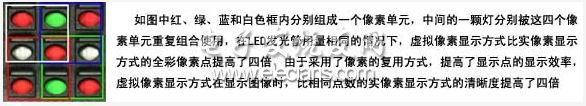

图1 虚拟像素实现原理

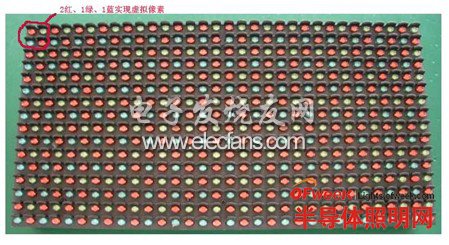

图2 虚拟像素显示屏的模组
分析图2 中的模组,以绿灯为例,行有16颗灯,列有8颗灯。故其实点像素为16×8。因为采用了虚拟像素技术,其实际像素点数为(16×2)×(8×2),即增加了4倍。
LED显示屏虚拟技术实现过程分析

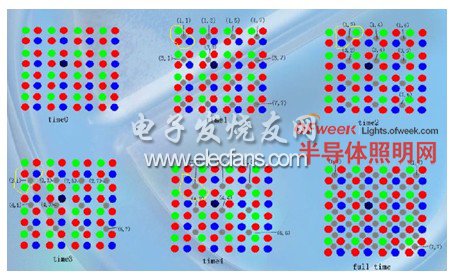

图4 LED显示屏虚拟技术显示过程
