步步分解：LED日光灯驱动电源DIY制作

    我是做开关电源的，原来做过适配器，充电器，铁壳开关电源。后来做LED电源，最初是做些1W，3W的大功率LED驱动器，但后来做的少了。原因很简单，没有市场。我发现大功率led恒流电源，只要其功率超过5W，基本就没有市场，只能是打样。因为LED太贵。这也算给同行做电源的朋友提个醒，这是我的经验之谈。不知有多少人失足于大功率LED，大功率LED雷声大，雨点小，害的不少在这一块痛失老本。还是小功率LED市场好一点。不过也不行，现在小功率LED驱动器，被阻容降压电源占去大部分江山。恒流形的开关电源驱动小功率LED，好是好，就是很多人接受不了其成本。我出过一款恒流型小功率LED驱动器，开关电源的，效率达到0。9，稳定性可靠性，恒流精度都很好，价格才五元钱，但不少人还是嫌贵，因为他们拿它和一元钱的阻容降压电源去比较，当然这二者根本没法比。我做的开关电源里面，有一个集成MOS的开关电源芯片，还有一个变压器。这二者的成本就是放在那里的，当然性能也是放在那里的。但我相信，最终小功率LED恒流驱动器会将阻容降压电源淘汰掉。因为消费者会慢慢趋于理性，一个阻容降压电源做出来的灯具，几乎是没有什么实用价值的，只能当个摆设和玩具，如果LED真的进入了通用照明领域，阻容降压电源根本无法胜任。我可以料到将来的情况会是，随着LED性能的提高，价格的降低，电源成本也将会成为LED灯具成本的相当重要的一部分。真正的灯具，阻容降压根本不能胜任。阻容降压电源大行其道，只是一个过渡，最终还是恒流型电源为正宗。

　　我目前还是看好小功率的LED灯具。小功率LED灯，目前主要是光衰太大，价格也不够理想。但现在用于普通照明还是比大功率有优势。我认为小功率LED灯具进入通用照明领域，和节能灯一较高下，会是五年之内的事。而大功率LED进入通用照明，则肯定是五年以外的事。所以现在我专注于小功率LED的研发和制作。我注意到现在小功率LED应用于通用照明的灯具主要有LED台灯，LED蜂窝灯，还有LED日光灯。尤其是LED日光灯，从07年下半年开始，很多人开始研发，可以说热的不得了。基本上现在找我的人里十个有八个都是做这个的，所以我也做就开始做LED日光灯的电源，做了一段时间，所以在此说一下这种电源的研发和制作的大致方法和原则。个人所体会到的吧。

　　关于外形

　　现在LED日光灯电源，做灯的厂家普遍要求放在灯管内，如放T8灯管内。很少一部分外置。不知道为什么都要这样。其实内置电源又难做，性能也不好。但不知为什么还有这么多人这样要求。可能都是随风倒吧。外置电源应该说是更科学，更方便才对。但我也不得不随风倒，客户要什么，我就做什么。但做内置电源，有相当难度哦。因为外置的电源，形状基本没有要求，想做多大做多大，想做成什么形状也没关系。内置电源，只能做成两种，一种是用的最多的，就是说放在灯板下面，上面放灯板，下面是电源，这样就要求电源做的很薄，不然装不进。而且这样只能把元件倒下，电源上的线路也只有加长。我认为这样不是个好办法。不过大家普遍喜欢这样搞。我就搞。还有就是用的少一些，放两端的，即放在灯管两头，这样好做些，成本也低些。我也有做过，基本就是这两种内置形状了。

怕有些朋友不明白，照个图看一下

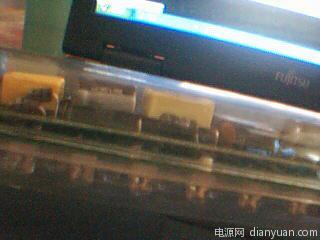

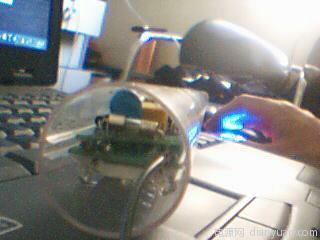

　　1/放灯板底下的。

　　

　　

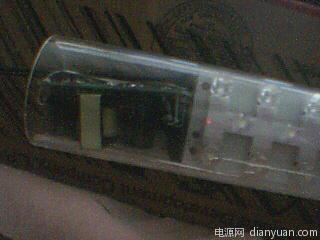

　　2/放两端的

　　
