灵星雨802发送卡级联控制超大LED显示屏方法

    一、硬件准备

　　1、 一条DVI线(DVI线一头转两头的线)
　　2、2张灵星雨802发送卡
　　3、一条十针的排线

　　二、硬件连接

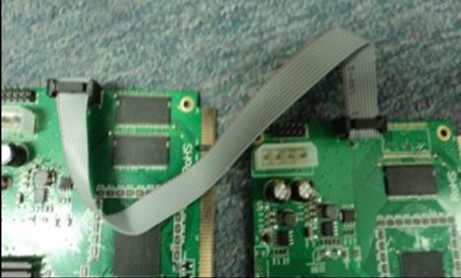

　　1、用十针排线把两张发送卡级联起来，如图1。


图1 用十针排线连接两张发送卡

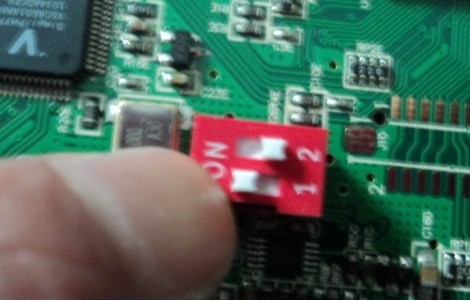

　　2、802发送卡上各有个红色按键，把其中一个发送卡的按键设置为1，另一张发送卡的按键不变。如图2。



图2 按键设置

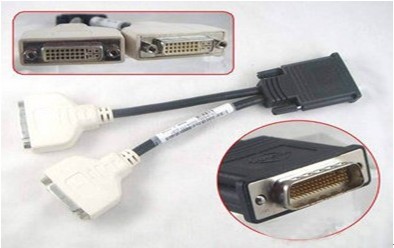

    3、把两发送卡插入电脑的PCI插口，用DVI一转二的线把显卡的DVI和两发送卡相连，一头的插入显卡的DVI口，两头的分别插入两个发送卡的DVI口。如图3。

图3连接两张发送卡的DVI接口
