自制时尚旋转LED球形屏

    旋转led球形屏是一款新型的新颖的居家装饰品和字幕宣传工具，适合家庭、汽车、娱乐场所等的装饰，也同样适合作为超市、宾馆、商厂、大型广场等的宣传显示工具。其主要目的是能够360度全方位观赏屏幕显示的内容，给人以立体的观赏效果，给观众带来美的享受。

　　一、基本思路

　　1.用最少的LED开发一种新型的立体显示屏幕，可以从各个方向欣赏到显示的内容，并且功耗要低！

　　2.设计一款中型的点阵屏幕，不需要拆卸即可以通过无线方式随时随地改变屏幕显示的内容，像书写普通的液晶屏一样方便。

　　3.可以很方便的使屏幕内容处于静止、放大或者旋转状态，使屏幕更加人性化。

　　4.可以水平放置、垂直放置、悬挂放置，适合不同的用户固定到不同的场地。

　　5.设计出一种新颖的居家装饰品，能够营造出一种舒适温馨的场景，给人带来愉悦的心情。

　　二、基本原理

　　本屏幕由核心控制模块、旋转显示模块、无线模块、字库模块、电机驱动模块、对管定位模块等模块及外壳、电源构成。

　　旋转的扇叶设计为圆形，在扇叶上设有一圈LED,LED的发光颜色为单色或多色，当扇叶围绕着中心轴旋转时，会产生一个球面，而且在球面上全部都是LED,配合字模软件，当扇叶走到相应的位置时，点亮相应的点，这样就可以控制一个球面的显示内容了。

　　三、硬件设计

　　1. 核心控制模块

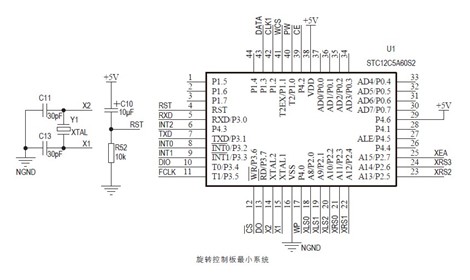

　　核心控制模块采用STC12C5A60S2系列1T单片机， 控制模块主要是无线接收过来的数据进行判断，从而执行不同的动作。是整个屏幕的控制核心处理各种数据，控制外部期间执行各种动作。如图1所示。

图1 核心控制模块图

    2. 旋转显示模块

　　旋转显示模块采用阵列的方式排列LED,布线非常方便，而且对单个点或多个点控制方便，控制显示简单易行，而且显示效果很好。
