LED路灯驱动及智能调光系统设计

中国LED网 2011-11-21 led

摘要：大功率LED 灯有节能高效等诸多优点，很有发展前景，其驱动与调光是近年来研究的热点，因此本文对led 路灯进行了深入研究，针对其特性设计了LED 路灯的驱动电路和智能调光电路，进而构成了LED 路灯系统。

　　驱动电路是由HV9931 控制的Buck - Boost - Buck 电路，直接由市电供电实现恒流驱动且带有PFC 功能；调光方式采用PWM 调光，用TLS2561 作为光强度传感器，由PIC16C62 控制产生PWM 调光信号控制HV9931 实现智能调光。

　　实验结果表明该电路转换效率高，功率因数高，输入电流的THD 小，白光LED 路灯光色纯正而且节能，很有市场前景而且有进一步研究的价值。

　　1 引言

　　LED 被认为是绿色的第四代光源，是一种固体冷光源，具有高效、寿命长、安全环保、体积小、响应速度快等诸多优点，目前已经在城市景观装、交通信号与商业广告上广泛应用。近年来随着制造工艺的不断发展，大功率高亮度LED 性能不断提升，价格不断下降，目前达到同样的明明效果，LED 的耗电量大约是白炽灯的1 /10,荧光灯的1 /2[2].这些都使得其开始应用于一般照明中，而且很有发展前景，大有取代白炽灯和荧光灯这些传统光源的趋势，世博会上LED 灯的应用可以说代表着这个方向。LED 调光可以节能，高亮度白光LED 的驱动和调光是近年来研究的热点，本文在这方面进行了些研究，并设计了一款带有功率因数校正的LED 路灯驱动和智能调光系统。

　　2 LED 特性、驱动要求及调光方式

　　LED 的理论光效为300lm /W.目前实验室水平达260lm /W,市场化水平在120lm /W 以上。高亮度LED 的一般导通电压约为3. 0 ~ 4. 3V,但其核心仍是PN 结，其伏安特性与普通二极管相同。当加在LED 上电压小于其导通电压时，LED 上几乎没有电流通过。但当LED 导通后，其正向电流随正向电压按指数规律变化，很小的电压波动就会引起很大的电流变化。在导通区电压从额定值的80% 上升到100% ,电流则从其额定值的0% 上升到100%.

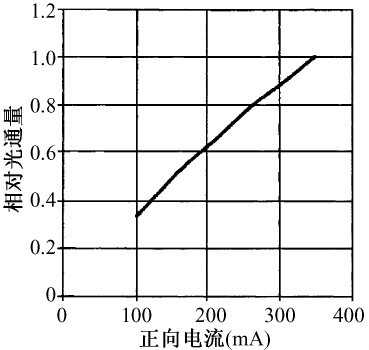

图1 LED 相对光通量与正向电流关系

　　图1 是LED 相对光通量和其正向电流IF 的关系图。图中可以看出LED 的光通量和其正向电流成正比的关系，因此可能通过控制LED 的正向电流来控制其发光亮度。LED 若采用恒压源驱动，很小的电压变化将引起很大的电流变化，因此恒压驱动只适用于要求不高的小功率的场合下。在要求高的场合和大功率的场合下LED 都要采用恒流驱动。研究表明，LED 发光亮度随工作时间下降，亮度下降后光效随电流的增加而减少，LED 的亮度与驱动电流成饱和关系。LED 的电流达到其额定电流的70% ~80% 后，很大比例的电流转化成了热能，因此LED的驱动电流宜为工作电流额定电流的70% ~80%。在恒压驱动或PWM 调光中，最大电流不宜超过最小电流的3 倍，否则的话冲击电流会大大减少LED 的使用寿命[8].目前来说市场化单个LED的功率都不大，大都在10W 以下，实际用于照明是把多个LED 按一定方或串并联之后形成LED 阵列。

　　从图1 也可得出，改变LED 的电流即可改变LED 的亮度。改变电流有两种方式，相应的LED 调光也有两种方式。一种是连续调节LED 中电流的大小来改变LED 的亮度，这种方式称之为模拟调光，通过LED 中的电流是连续的；另一种是通改变LED流过电流的时间与关断的时间之比来改变LED 的亮度，LED 流过电流时电流是恒定的，关断时流过LED 的电流为零，这种方式称为PWM 调光，它是通过人眼察觉不到的频率快速的开关LED,开关频应不小于100Hz.两种调光方式当流过LED 中的平均电流相同时，其效果是一样的。由于LED 在某一大小特定的电流时会发出最纯的白光，随着电流偏离这个值，会有色偏。另外，LED 的响应时间只有几纳秒到几十纳秒，很适合频繁开关的场合，所以LED 调光以PWM 调光方式好，此外这种方式还有利于LED 散热。

　　3 LED 驱动电路

　　3. 1 LED 驱动电路分类

　　从LED 的驱动供电可将其驱动分为AC /DC 型和DC /DC 型，而LED 要求直流供电，AC 供电时要把交流转化成直流后再驱动LED,所以我们只要研究DC /DC 型即可。DC /DC 型的LED 的驱动方式可分为电阻限流型，线性稳压电源型，电容电荷泵电路和电感开关变换电路。电阻限流将电阻和LED 串连，通过电阻的分压限流和驱动LED 灯，这种方式控制精度不能保证，同时有大量电功率浪费在电阻上，只在要求不高的低压场合下使用。线性稳压电源精度比电阻限流型高一些，但同样存在效率低的问题，实际中用的也不多。实际中用得多的是电荷泵电路和电感式开关变换电路。

　　电荷泵电路利用电容对电荷的累积效应储存电能，把电容作用能量耦合元件，通过控制电力电子器件高频的开关进行切换，在时钟周期的一部分时间内让电容储能，在时钟周期的剩余时间内电容释放能量。这种方式是通过电容的充电和放电时的不同连接方式得到不同的输出电压。电感式开关变换电路又称为开关电源，是通过控制功率开关管导通与关断的时间关系来改变输出电压的，电感和电容一般作为滤波元件，使输出稳定。相比较而言电荷泵型使用元件少，成本低，体积小，但其使用的开关元件多，效率相对低些，输出电压在输入电压的1 /3 ~ 3 倍这个变化范围，输出功率较小，所以其多用在小功率场合下；而开关电源开关元件相对较少，效率高，可实现大范围的电压输出，且输出电压连续可调，输出功率大，因此适用范围更广，特别在中大功率场合下是首选。开关电源的拓扑很多，LED 驱动电路中用得多的有Boost 电路，Buck-Boost及Buck 电路。

3. 2 基于HV9931 的LED 路灯驱动电路设计

　　LED 驱动的芯片目前已经有一些了。LED 路灯相对来说功率较大，而且是通过市电交流供电的，国家规定，功率达到一定值时要有功率因数校正装置，此外设计的LED 路灯要有调光功能以节能。基于上述考虑，这里选用Supertex 公司的HV9931 作用驱动芯片。HV9931 是种的8 引脚的PWM 集成控制器，有如下功能与特点：（ 1）输出电流恒定，适用于LED 恒流驱动；（ 2 ）允许大范围的8 ~ 450V的大范围的直流输入电压，且有较大的降压比，因此用市电供驱动LED 灯时可不用变压器；（ 3）有功率因数校正功能，能获得单位功率因数和低输入电流谐波，达到国家规定，环保；（ 4）有PWM 调光和模拟调光功能，驱动LED 时可方便地实现调光控制，符合节能要求；（ 5）振荡器有固定频率和固定关断时间两种工作方式。
