长运通推出高精度低波纹系数电压基准源-CYT431

　　专业的电源系统设计公司，长运通光电技术有限公司从2003年开始向市场提供CYT431电压基准源，通过不断的追求完美，贴近市场的参数要求，最近正式推出新版高精度低波纹。数基准源CYT431。

　　CYT431原理上可以看作是一款可变的稳压二极管，与稳压二极管相比CYT431稳压值是可设定的。可编程控制36V以内。在电源电压要不高的设计中，稳压二极管一样可以做为基准源应用。在开关电源普遍采用CYT431主要出于精度需求，各种仪器仪表更是高精度。因此长运通推出的CYT431进度高达±0.5%。基准源精度直接会叠加在输出电压精度上。

　　典型温度漂移：6 mV（0° C至70° C的范围内），温度漂移是CYT431重要参数之一，内部设计负温度系数补偿电路，电路内部工作时器件会随着温度发生漂移，温度补偿电路能很好的完成电压稳定在6mV以内。这点，长运通集成电路设计团队通过多年修正，多次修改精进，做到业界较好水平。基准源电压偏移会直接叠加在输出电源精度上。

　　低输出噪声，低输出阻抗0.2Ω，超低的内部阻抗能完成波纹吸收，抑制电源噪声带来的输出电压纹波。基准源噪声会放大数倍于反映在开关电源电源上，因此波纹系数是CYT431重要的参数之一。

　　吸收电流能力1毫安到100毫安，这与稳压二极管基本相当。CYT431作为稳压应用较大的吸收电流显得非常重要。作为基准源应用一般都在几个mA级应用，特备是对静态功耗有要求的电路，吸收电流尤其需要设计的小一些。作为基准源设计时，吸收电流太小会影响波纹系数的抑制，所以选择低内阻CYT431很重要。针对选择了内阻较大的其它类型基准源，也可以适当加大吸收电流，可以有效的抑制波纹系数，稳定输出电压波纹。

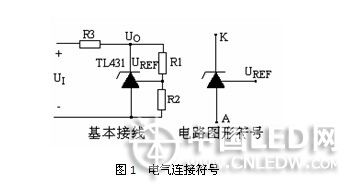

　　图1，A为阳极，使用时需接地；K为阴极，需经限流电阻接正电源；UREF是开关电源模块输出电压UO的设定端，外接电阻分压器。

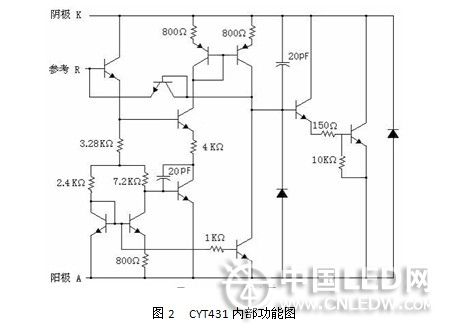

　　CYT431的等效电路如图所示，主要包括①误差放大器A，其开关电源模块同相输入端接从电阻分压器上得到的取样电压，电源管理芯片反相端则接内部2.5V基准电压Uref，并且设计的UREF=Uref，UREF通常状态下为2.5V，因此也称为基准端；②内部2.5CV基准电压源Uref ；③NPN型晶体管VT，它在电路中起到调节负载电流的作用；④保护二极管VD，可防止因K-A间电源极性接反而损坏芯片。

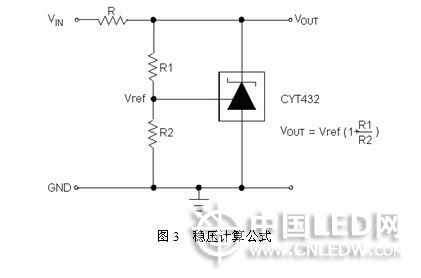

　　它相当于一只可调式齐纳稳压管，开关电源模块输出电压由外部精密分压电阻来设定，其公式为 。
