LED芯片封装缺陷检测方案

    LED(Light-emitting diode)由于寿命长、能耗低等优点被广泛地应用于指示、显示等领域。可靠性、稳定性及高出光率是LED取代现有照明光源必须考虑的因素。封装工艺是影响LED功能作用的主要因素之一，封装工艺关键工序有装架、压焊、封装。由于封装工艺本身的原因，导致LED封装过程中存在诸多缺陷(如重复焊接、芯片电极氧化等)，统计数据显示[1-2]：焊接系统的失效占整个半导体失效模式的比例是25%～30%，在国内[3]，由于受到设备和产量的双重限制，多数生产厂家采用人工焊接的方法，焊接系统不合格占不合格总数的40%以上。从使用角度分析，LED封装过程中产生的缺陷，虽然使用初期并不影响其光电性能，但在以后的使用过程中会逐渐暴露出来并导致器件失效。在LED的某些应用领域，如高精密航天器材，其潜在的缺陷比那些立即出现致命性失效的缺陷危害更大。因此，如何在封装过程中实现对LED芯片的检测、阻断存在缺陷的LED进入后序封装工序，从而降低生产成本、提高产品的质量、避免使用存在缺陷的LED造成重大损失就成为LED封装行业急需解决的难题。

　　目前，LED产业的检测技术主要集中于封装前晶片级的检测[4-5]及封装完成后的成品级检测[6-7]，而国内针对封装过程中LED的检测技术尚不成熟。本文在LED芯片非接触检测方法的基础上[8-9]，在LED引脚式封装过程中，利用p-n结光生伏特效应，分析了封装缺陷对光照射LED芯片在引线支架中产生的回路光电流的影响，采用电磁感应定律测量该回路光电流，实现LED封装过程中芯片质量及封装缺陷的检测。

　　1理论分析

　　1.1 p-n结的光生伏特效应[m]根据p-n结光生伏特效应，光生电流IL表示为：

　　式中，A为p-n结面积，q是电子电量，Ln、Lp分别为电子和空穴的扩散长度，J表示以光子数计算的平均光强，α为p-n结材料的吸收系数，β是量子产额，即每吸收一个光子产生的电子一空穴对数。

　　在LED引脚式封装过程中，每个LED芯片是被固定在引线支架上的，LED芯片通过压焊金丝(铝丝)与引线支架形成了闭合回路，如图1。若忽略引线支架电阻，LED支架回路光电流等于芯片光生电流IL。可见，当p-n结材料和掺杂浓度一定时，支架回路光电流与光照强度I成正比。

　　1.2封装缺陷机理

　　LED芯片受到腐蚀因素影响或沾染油污时，在芯片电极表面生成一层非金属膜，产生封装缺陷[11]。电极表面存在非金属膜层的LED芯片压焊工序后，焊接处形成金属一介质-金属结构，也称为隧道结。当一定强度的光照射在LED芯片上，若LED芯片失效，支架回路无光电流流过若非金属膜层足够厚，只有极少数电子可以隧穿膜层势垒，LED支架回路也无光电流流过;若非金属膜层较薄，由于LED芯片光生电流在隧道结两侧形成电场，电子主要以场致发射的方式隧穿膜层，流过单位面积膜层的电流可表示为[12]。

　　其中q为电子电量，m为电子质量，矗为普朗克常数，vx、vy、vz分别是电子在x、y、z方向的隧穿速度，T(x)为电子的隧穿概率。又任意势垒的电子隧穿概率可表示为[13]

　　其中jin、jout。分别是进入膜层和穿过膜层的电流密度，

　　，x指向为芯片电极表面到压焊点，为膜层中z方向任意点的势垒，E是垂直芯片电极表面速度为vx电子的能量。

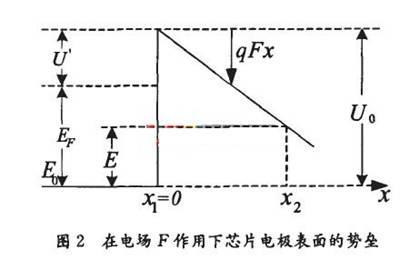

　　图2为在电场f’作用‘F芯片电极表面的势垒图，其中EF为费米能级，U为电子发射势垒。由图

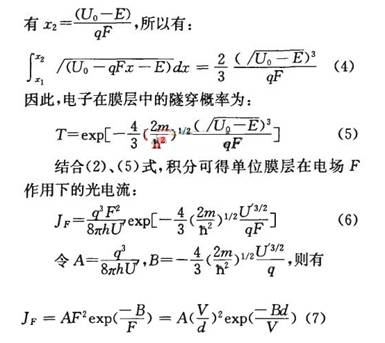

　　2，若芯片电极表面为突变结，其值为U0，光生电流在隧道结两侧形成的电场强度为F，电极表面以外的势垒为U0- qFx。取芯片电极导带底为参考能级E0(x=0)，因而有x<0处，U(x)=0;x>0处，U(x)=U0- qFx，根据条件U(x)=E=U0- qFx2式中d为膜层厚度，V为膜层隧道结两侧电压。当LED芯片发生光生伏特效应时，由式(7)可知，流过芯片电极表面非金属膜层的电流受到膜层厚度的影响，随着膜层增厚，流过膜层的电流减小，流过LED支架回路的光电流也将减小。
