图文解析能源之星LED照明测量标准及检测细节

    为加速LED照明商品化，北美能源之星针对LED照明产品特性，订定迥异于传统照明的测试规范，包含环境温度测试、积分球量测、配光曲线等，透过LED照明产品测试方式定义的一致性，区分出LED照明装置的优良，有利于质量升级。

　　美国能源之星(Energy Star)已陆续发布针对固态照明产品的检测规范定义，文件当中包含检测项目、检测方法依据的规范、须检测的样品数量及合格判定的规格数值，另外对于可进行测试的授权实验室也有明确说明。在能源之星对固态照明产品测试所引用的规范当中，异于传统照明的部分，包含ANSI C78.377-2008、北美照明协会(IESNA)LM-79-08、IESNA LM-80-08三份规范(图1)，本篇文章将仅就ANSI C78.377-2008及IESNA LM-79-08的检测细节进行说明，并针对检测所需的仪器设备原理介绍。

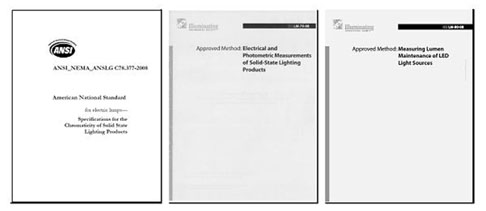

图1 能源之星对固态照明之检测规范依据：ANSI C78.377-2008、IESNA LM-79-08、IESNA LM-80-08

　　固态照明灯具色温等级较广

　　此规范包含美国国家标准中针对固态照明产品的光色特性规格定义，适用于室内使用的灯具，不包括户外灯具。其中，重点有两部分，其一是定义相对色温(CCT)的分级，其次是针对同一相对色温标称等级其允许的色温变异范围作定义。

　　规范中所述固态照明的光色规格要求，源自于荧光灯的光色分级规格，但有鉴于固态照明尚处于起步阶段，未如荧光灯发展已趋于成熟，因此在定义光色要求时，采取较大的变异范围。目前规范对固态照明灯具区分为八个色温等级，分别为2700K、3000K、3500K、4000K、4500K、5000K、5700K及6500K(图2)。

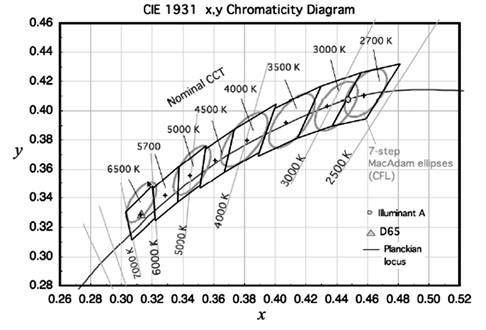

图2 八个相对色温指定值在CIE 1931之区域定义

　　图2中六个椭圆区块为ANSI C78.376定义荧光灯的色温等级区块，其所采取的色温允许变异范围为七阶MacAdam椭圆范围。对于固态照明，将允许变异范围加大，图2中的八个菱形区块即为固态照明的八个色温等级色度坐标(x,y)范围。色温分级有助于固态照明供货商及使用者有共同的色温标准语言。另外，此规范也定义演色性(Color Rendering Index, CRI)，作为评估固态照明光色特性的另一指标。对于量测光色特性的方式，则对应到LM-79规范。

固态照明不适用传统量测　IESNA定义新方法

　　IESNA LM79-08于2008年公布，为测试方法的标准规范，内容针对固态照明的发光效率(单位：每瓦流明数(lm/W))、光通量(单位：流明(lm))、光强度的空间分布、色度、色差、光色空间均匀性、相对色温及演色性等进行量测方式与对应设备要求定义。

　　先前传统照明多是将灯具及光源分开量测，但固态照明可能出现灯具及光源合为一体的情况，因此原先针对传统照明定义的规范并不适用。IESNA特别制定此规范，希望藉由定义量测程序方法，将表现固态照明特性的参数，具有量测可重现性，并统一固态照明产品光电特性的量测手法，避免因量测方式不同造成争议。

　　该规范适用于以发光二极管(LED)为主包含电子控制装置及散热机构，且使用交流或直流电源驱动的固态照明产品。此规范所涵盖的固态照明产品是一个结合灯具与灯源的照明产品，如整合式LED灯泡，不包含须额外使用电子控制装置或散热机构(如LED芯片、LED组件及LED模块)的固态照明产品，也不涵盖供LED光源使用但不包含LED光源贩卖形式的灯具。另外，此规范也不适用于确定个体间产品性能的差异。

　　测试环境温度须控制

　　此份规范定义量测时的环境温度为25±1℃，且量测时，温度量测点须距离灯具1公尺内，高度须与灯具同高并避免光源的辐射热影响。量测时固定灯具的治具，也须避免热传导及阻碍空气的自然流动。此外，此规范量测的光电性能，不须将灯源或灯具进行1,000小时的点灯后才进行测试。

　　为确保待测灯具在测试过程中是稳定的，测试前灯具须进行热灯动作，使温度达到平衡，热灯时间则依灯具而定，如整合式LED灯泡约需30分钟就能达到平衡，大型灯具可能需1小时或更久的时间。

　　是否达到稳定的标准，可用光源输出如固定点的光强度或消耗功率的表现来判定。若热灯30分钟，在15分钟内至少取三个量测值，将最大值减最小值的差除以平均值，结果须小于0.5%，如此可判别灯具是否已热机完成，实际热灯时间须于检测报告中注明。量测过程中灯具的摆放方式须为灯具在正常使用下的姿态。

　　此份规范定义两种光通量的量测系统方法，一是使用积分球系统，另一种则为使用配光曲线仪系统。使用哪种系统须依据所要量测的量(颜色、光强度分布)及待测样品尺寸等来决定。

　　积分球量测系统不需暗房条件

　　此方法适用于量测小尺寸固态照明灯具的全光通量及颜色特性，它的优点是快速、且不需暗房即可量测，在球内量测时空气的扰动可降低，但对于包含散热装置的整合式灯具就要注意散热导致温度的上升。

LM-79对于积分球的选用有几项重点：首先是积分球的尺寸应要够大，以避免灯体发出的热能使温度升高，以及因文件板及待测灯体自行吸收所导致的量测误差。另针对积分球的大小，若是量测小型灯泡(如传统灯泡、省电型灯泡)，建议球体直径≧1公尺；量测4呎(约120公分)的荧光灯管、HID灯等较大灯型，建议球体直径≧1.5公尺；量测500W或更大功率的灯型，则建议球体直径≧2公尺。

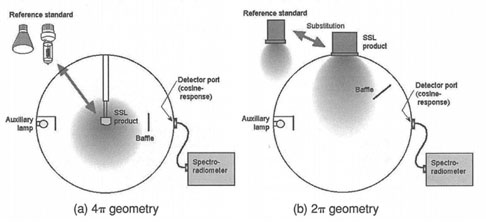

　　规范中定义使用积分球各装置的几何架构如图3所示。共有两种，一种为4π，另一种为2π。在4π的几何架构，固态照明产品的总表面积不可超过球壁总面积的2%，例如，在一个2公尺积分球内，待测物若为一个球状物，其直径必须小于30毫米。若为线状产品，其纵向尺寸应小于球直径的三分之二。在2π架构，安装固态照明产品的开口直径应小于球直径的三分之一。另外固定灯具的治具不可导热，以避免影响球体温度。

　　图3 积分球装置之几何架构。(a)为4π架构，灯体放置于球体中心，(b)为2π架构，适用于前射发光型之光源，灯体放置于球体侧面。

　　内部涂层反射率则须达90～98%。积分球内的涂层反射率较高，于量测时可得到较高的讯号，且对于积分球内不均匀的空间响应及固态照明光强度分布变化所引起的误差也可降低。但反射率高时，球体开口尺寸大小对平均反射率的影响就须予以评估。

　　积分球内应装有辅助灯，其作用在于评估灯体自吸收的部分，以得到自吸收因子。档板大小应尽量缩小，但须能防止球体所允许量测最大尺寸灯体的光线直射侦测器。而文件板的放置位置，一般建议为从侦测器算起，介于球半径三分之一至二分之一长度的距离为文件板位置。另外辅助灯也须有档板，作用一样是避免光线直射侦测器。


图4 常见用以校正用之石英钨丝白炽灯

　　测量全光光谱辐射通量的标准灯通常是石英钨丝白炽灯(图4)。它有较宽的连续光谱表现，因此用以校正可见光域的光谱辐射计。对于2π球体，仅需前半面发光的标准灯，作法可将石英钨丝白炽灯，加上反射罩使光线为前射型。对于4π球体，通常使用全向发光的标准灯，但也可用前射标准灯。

　　须注意的重点为标准灯的点灯摆放位置将影响结果，也就是说，如果标准灯送往校正单位进行量测时，其摆放位置为何，在传递至待校正的系统时，标准灯摆放的方式要相同。另外对于待测光源的光型分布与标准灯的光型分布差异大时也会影响量测值，例如，待测光源是窄角光型的分布，但标准灯为全向近乎等量的光型分布，若以此种标准灯进行校正，再量测窄角光型灯源，结果必定差异很大，因此可准备多种光型分布的标准灯进行校正，以量测不同光型分布的待测样品。 以积分球形式量测可搭配两种侦测器，一种为V(λ)亮度计(积分球-亮度计系统)，另一种为光谱辐射计(即光谱仪)(积分球-光谱辐射计系统)。

与亮度计共享可量测全光通量

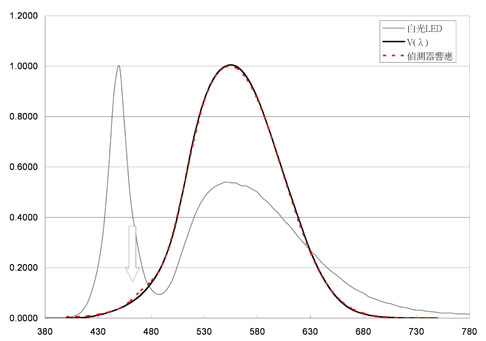

　　积分球-亮度计系统所使用的V(λ)亮度计可用以量测全光通量，但对于亮度计探头上的滤片，其光谱响应S(λ)对人眼的明视觉光谱视效函数V(λ)匹配不佳时，将导致量测上的误差，尤其是固态照明为白光光源时，多以蓝光激发黄色荧光粉产生，在蓝光波段的视效函数匹配不佳时，差异的比例就会加大，图5即说明视效函数匹配问题。亮度计探头的光谱响应与V(λ)曲线不匹配的程度，CIE用来表示f1，f1值越小两者间不匹配的程度越小。另外，使用V(λ)亮度计为侦测探头时，无法进行光色特性的量测。
