Marvell全系统智能LED方案助力LED照明迈入大众市场

　　刚刚过去的2011年被LED业内人士形象的称为“闹腾的LED”，中国LED市场险象环生，欧美厂商率先敲响营收季减预警，巨头抢滩中国LED照明市场，LED芯片步入“量涨价跌”通道，钧多立“闪电倒闭”引发连锁反应，淘汰白炽灯“揭开面纱”，LED企业上演年终IPO上市潮。价格战、品质战混为一谈，上下游之间模糊不清，到处都是红海。

　　有业内人士说，2011年LED库存过大，会使2012年的市场不如2011年。对此观点，MarvELl公司全球技术行销高级经理Lance Zheng有不同看法，“国内装机量非常多，这个是造成产能过剩的原因，但提高光效会是刺激LED行业发展的非常好的方式，因为光效一提高所用的LED数量就会小，因此能降低成本，促进LED市场发展。至于说2012年整个产业应该还是保持增长，这里的亮点就是LED照明。”他在深圳易维讯公司举办的“2012产业和技术展望媒体研讨会”上这样表示。

　　2012是LED照明市场起飞的关键年

　　Lance指出，2011年整个照明市场增长超过 40%，随着各国在今年开始逐步淘汰白炽灯，2012年成为LED照明市场起飞的关键年，LED灯泡、灯具成长会非常好，特别是商业照明，成长尤其迅速，未来随着LED芯片价格和相关零部件价格的下降，成长将会进一步加速。

　　他指出，虽然中国市场对LED灯泡需求还没有欧美那么大，普及可能要慢几年，但有一点要注意，LED灯泡制造70%在中国，研发能力也很强，很多是销往欧美等国。因此，中国在推动LED照明向大众市场普及的过程中将扮演重要角色。

　　不过，虽然前景光明，但LED光源以及驱动成本仍非常高，因此LED灯价格仍比较昂贵，这也是LED照明迟迟不能迈入大众市场的原因。2012年，LED照明厂商要如何突破重围，为大众市场的LED照明带来曙光呢？

　　“将创新应用于LED驱动器从而以更低的成本提供高能效和高品质光输出，推动LED照明的大规模普及是Marvell的使命。”Lance介绍说，“Marvell拥有很多先进的LED驱动技术，并且这些LED驱动芯片是建立在模数混合的架构上。另外Marvell有最领先的无线通讯技术，可以和LED照明控制结合在一起，向客户提供全套系统设计，可帮助中国厂商以最低的BOM成本、最佳的性能优势以及最快速度实现LED照明产品的推广。”

图1：Marvell全球技术行销高级经理Lance Zheng看好2012年LED照明市场。

　　独有DSP内核 + OTP深度调光曲线调整

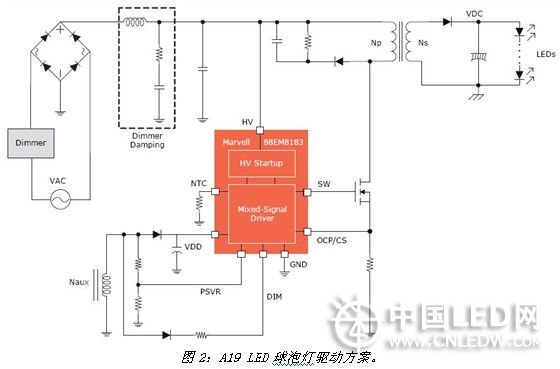

　　Marvell针对LED照明市场最新推出的高度集成的88EM8183 LED驱动器IC采用了Marvell独特的混合信号架构和先进的调光控制技术，提供高品质光输出且调光性能可与白炽灯媲美。可平滑地实现低至1% LED电流的深度调光，相比之下，同类LED驱动器解决方案一般仅能实现10%至20%的调光。以这种幅度调光，人眼感觉不到光强有很大的变化，因此88EM8183显著提高了性能。

　　所谓混合架构就是每个芯片里面都有DSP内核，可以固化算法。除了DSP内核，芯片内部

　　还有一个OTP用以存储少量参数值，可以根据不同需要，调整调光曲线。

　　Lance 透露：“最初我们设计芯片的时候，是根据美国国家电气制造商协会SSL 6（NEMA SSL 6）调光标准进行的。在这个标准里面，对调光曲线没有定义，但是定义了一个范围，在这个范围的中间有一条曲线，要求就是最好能做到和白炽灯曲线相吻合。我们采取的措施是在通过内置OTP以及外部DIM电阻结合，调整调光的线性度向白炽灯曲线靠近，这样可以做到非常深度（低至1%），相比之下，同类LED驱动器解决方案一般仅能实现10%至20%的调光。所以说这个曲线是相当不错的。”

　　88EM8183与超过110种不同的LED调光器兼容

　　消费者用LED节能灯取代白炽灯等传统照明解决方案的同时，也希望得到同样或更好的照明体验。不幸的是，他们常常发现LED灯在调光能力上有问题，因此觉得LED灯几乎不能调光或调光时会闪烁。很多LED灯与家中已安装的壁式调光器也不兼容。Marvell最新的88EM8183深度调光单级交流/直流LED驱动器IC为OEM厂商和ODM厂商提供了兼容性最广泛的调光解决方案，该IC与全球市场上绝大多数调光器都兼容，而且提供卓越的光输出质量，可提高消费者的满意度，减少退货。

　　据悉，为了确保88EM8183 IC的调光兼容性，Marvell工程师与照明控制行业的领导者Lutron公司紧密合作，测试了Lutron提供的各种调光器，其中包括C?L系列调光器，该系列调光器可同时用于LED和传统照明灯。

　　BOM材料减少一半！

　　此外，88EM8183可实现将LED驱动器所需组件数减少一半以上，从而极大地减小了所需的电路板面积，因此能够帮助OEM和ODM适应各种外形尺寸的LED灯，例如A19、PAR、BR、GU10和Candle，而且不会有损调光性能。

　　如上图3所示，Marvell的全系统参考设计板总共只需33个元件，相比之下，目前市面上流行的方案多达70多个元器件。这样整体方案的成本可以降低30-40%。而用88EM8183驱动，单面PCB就可以做到，可靠性自然也提高了。除此之外，相比其他公司接近80%的效率，Marvell 88EM8183能达到85%；并提供高与0.95的PF以及低于20%的THD。“美国一些电力公司对谐波失真小于20%的方案会有补贴，THD小，无形中也给终端客户降低了购买成本。”他表示。

　　88EM8801：第一款双通道智能LED驱动芯片

　　不久前，Marvell还推出了全球第一款双通道智能LED驱动芯片88EM8801，可用于开发通用消费类市场目前还较昂贵的更高端照明产品，还可减少实现高端照明功能所需的工程投入，加快高品质专业和消费类LED照明技术的大规模市场应用步伐。

　　88EM8801是同类产品中第一款可处理双通道LED的驱动器，具有多种独特的差异化特性。该芯片内置四个大功率MOSFET、一个I2C接口和一个OTP存储器块，可以精确和有效地进行每个LED串的电流控制。这是通过在OTP存储器写入校准和补偿数据或通过经由PWM和I2C接口的调光控制信号来实现的，可达到产品光输出的一致性。由于高集成度，88EM8801省去了诸如MOSFET和整流二极管等大部分外部元件，极大地节省了材料清单（BOM）成本和电路板空间。此外，88EM8801配置了双通道同步整流降压拓扑结构，可提供高达95%的效率。
