蓝光LED光引擎设计思考

    LED照明市场呼唤LED光引擎

　　LED照明灯具的蓬勃发展，千军万马竞相加入，在全世界几乎每天都有新公司诞生，特别是室内照明的海量市场，迫使传统的照明企业试水加盟。LED照明灯具是一个电子产品，它不仅需要如传统灯具那样的结构、外壳，还必须给予各种串、并联矩阵的LED 光源灯板、AC/DC 的恒流驱动电源、铝或陶瓷等的散热器，LED 照明灯具生产厂家需要聘请电子、光学、结构的设计工程师；而传统的照明灯具只不过是一具电器产品，传统灯具厂家主要设计、生产灯具的结构造型，发光源----灯泡是向专业厂买来插上就能用的通用件。

　　目前的LED 照明灯具设计五花八门、各行其道，给生产、使用和产业管理都带来不便，特别是从传统照明灯具厂转型到LED 照明灯具厂，或刚进入LED照明行业的初始者，都会感觉不知所措，从何入手为好？刚刚进入LED 照明灯具的产业，为了降低风险和成本，往往只能从购买现成的LED 光源灯板、AC/DC的恒流驱动电源、铝或陶瓷等的散热器来拼装。有很多传统照明灯具厂的业主希望能如买灯泡那样省力，买一个现成的“LED 光源+AC/DC恒流驱动电源”的模块，放入其传统灯具的壳体内就可华丽转身为一款新的LED 照明灯具。现在梦想可以成真啦，LED 照明灯具专用的，LED光源和AC/DC 恒流驱动电源一体化的模块--LED 光引擎已经诞生，并可大批量生产。传统照明灯具厂和新入门的LED照明灯具企业，可以很方便的将LED 光引擎用于新型LED 照明灯具的批量生产，从而加快了从新产品设计到量产的进程，大大缩短了新产品开发周期。LED照明市场呼唤LED 光引擎早日诞生，并尽快进入照明市场。

　　ZHAGA 联盟

　　今天，LED 照明灯具设计者与用户面临的一个挑战是，光源与驱动电路之间没有标准化接口。欧洲的ZHAGA 联盟发起了一场全行业的行动，为LED 光引擎开发标准进行规范。LED 光引擎是拥有规定接口的LED 模组，而这些接口与光引擎内部使用的LED 技术类型无关。

　　事实上，在2010 年2 月初，Cooper Lighting 、 Osram 、松下、飞利浦、东芝等在内的全球九家照明行业巨头宣佈将发起成立一个合作组织---ZHAGA 联盟，目前参与成员已有25 家公司。

　　厂商生产的产品可有互换性。为了配合LED 技术持续且高速的发展，藉由定义各种专用光引擎介面接口资料，ZHAGA 标准将涵盖物理尺寸，以及LED 光引擎的光学、电气与热性能等，进而最终实现ZHAGA 联盟内不同制造商之间产品的兼容性、互换性。

　　ZHAGA 标准的建立，将有助於防止不相容光引擎的市场分化，使消费者可以安心选择和购买市场上具有可兼容性的LED 照明灯具產品，同时亦能持续享受LED 照明技术所提供产品效能的升级。此外，ZHAGA 标准的建立也会促进LED 照明应用领域技术的创新，并提升社会总体经济效益。ZHAGA 联盟是一个开放的组织，会员可共享其IPR 智财权，开放照明产业内各公司的加入。该组织成员包括LED 光引擎和LED 灯具的生产厂商，也包括零部件供应商(例如散热片和光学零部件)。

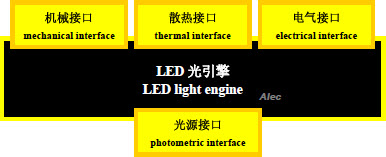

　　ZHAGA 联盟推动LED 光引擎介面接口标准如图1 所示。

图1 ZHAGA 联盟推动LED 光引擎介面接口标准

　LED 光引擎

　　目前所能见到的 LED 光引擎大多数是用白光LED 来做光源的，如Osram的PrevaLED 核心的光引擎，输出流明达800 - 3,000lm、色温3,000 K--4,000K 、CRI 显色指数> 90 、视角宽度> 130°、系统效率可达75 lm/W(图2)。它的应用与散热器的安装十分简单方便，如图3 所示。

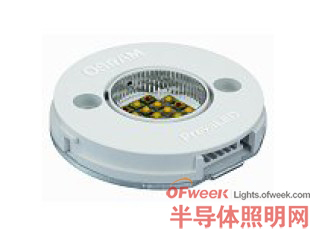

图2 PrevaLED 核心的光引擎

图3 应用安装十分简单
