0-10v接口白炽灯、LED灯调光器解决方案

维库电子 2012-04-12 led

一、特点

　　Tantron –BUS 0-10V 接口调光设备，作为后端0-10V 调光器（比如ABB 的SD/S）的前端辅助功率放大设备，可以与ABB、西门子、莫顿、奇胜等品牌直接互通，满足大功率调光及LED 调光的需求，降低工程设备成本，具有良好的工程应用效果。

　　本产品与同类产品类比具有以下特点：

　　1、标准阻燃尼龙PA66 外壳，防火等级IP1,可以有效保护人身安全。

　　2、严格的环境测试，客户无需自行安排余量，我司已经保证0~45°范围内，都能正常工作。

　　3、有可选内部继电器版本，在输入信号小于1V-dc 时候，内部继电器切断输出。保证即使调光单元损坏，依旧能够切断输出。

　　A、调光单元一般使用可控硅或者mosfet,大量的现场实践和理论都表面，一旦调光控制单元损坏，将会失去控制，无法关闭灯光。继电器可以有效保证关闭。

　　B、某些LED灯，在0-10v 信号为0 的情况下，依旧有微微的亮度输出，这种情况下，需要用继电器来彻底关闭。

　　4、可设定在没有控制信号的时候，设备输出是关闭还是满光输出。

　　5、手动功能：设备自带手动调光功能，短按可以开关，长按可以实现不同亮度的调光。

　　6、有效的噪声抑制功能，现代社会音响已经非常普及，Tantron 系列的LED、普通白炽灯调光器具有良好的噪声抑制功能，不会对音响产生干扰。

　　二、典型案例

　　深圳京基100 瑞吉酒店，Tantron 除了提供4000 个面板、300 套房的红外控制模块、音频模块，免提电话外，也采用了我司的0-10v 调光接口的LED/白炽灯调光模块。酒店调光框架：ABB 公司i-BUS 系统SD/S 8.16.1 作为主控模块，输出0-10v 控制信号到Tantron 的LED/白炽灯调光模块。

　　（注：Tantron 提供了部分0-10v 接口调光器。并非全部）

　　Tantron 提供的调光器，有效解决了现场的同类产品LED 调光产生音响噪声问题，以及白炽灯调光器无法关断，影响客人休息引发的投诉问题。

　　客房内大量采用了西顿照明的 LED 酒店筒灯标准客房内，照明调光回路有10 个回路，共采用了6000 只 CEJ1075 筒灯，为这个白金五星酒店客房提供温馨舒适、节能的照明环境。

　　其中 2 个回路白炽灯调光，

　　4 个回路LED 灯带调光，调光功率达300W/路，30 米灯带/路

　　4 个回路LED 筒灯调光，调光功率达120W,/路，9 只 CEJ1075 筒灯/路

　　三、产品系列以及参数

　　Tantron-BUS 0-10V 调光系列

　　（1） TIIL-0203.1 （前端，2 通道，3A,白炽灯，0-10V 接口）标准35mm 丁导轨安装

　　（2） TIIL-0205.1（前端，2 通道，5A,白炽灯，0-10V 接口）标准35mm 丁导轨安装

　　（3） TIIL-0110.1（前端，1 通道，10A,白炽灯，0-10V 接口）标准35mm 丁导轨安装

　　（4） TILB-0203.1（前端，2 通道，3A,LED 灯带，0-10V 接口）标准35mm 丁导轨安装

　　（5） TILB-0205.1（前端，2 通道，5A,LED 灯带，0-10V 接口）标准35mm 丁导轨安装

　　（6） TILB-0110.1（前端，1 通道，10A,LED 灯带，0-10V 接口）标准35mm 丁导轨安装

　　（7） TILC-0203.1（前端，2 通道，3A,LED 灯杯，0-10V 接口）标准35mm 丁导轨安装

　　（8） TILC-0205.1（前端，2 通道，5A,LED 灯杯，0-10V 接口）标准35mm 丁导轨安装

　　（9） TILC-0110.1（前端，1 通道，10A,LED 灯杯，0-10V 接口）标准35mm 丁导轨安装

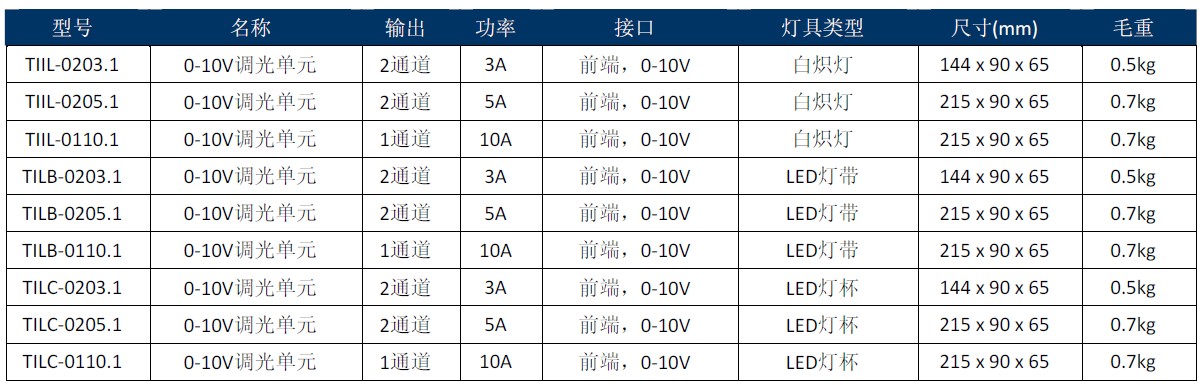

产品系列：
