LED路灯单灯PWM调光控制器LT2206-P使用说明

　　LT2206-P 型LED 路灯单灯控制器是路灯远程综合监控系统的LED路灯单灯开关控制执行部件，它采用高性能电力线载波调制技术，具有7级中继功能和自动路由功能，以及通信冲突避让机制，从而精确接收集中器发送的各种指令，包括状态查询、LED 路灯PWM 无极调光控制等，并反馈状态信息。利用路灯单灯控制器LT2206-P 可以实现路灯照明的远程开关、单灯节电、灯具故障检测等功能。

　　二、模块框图

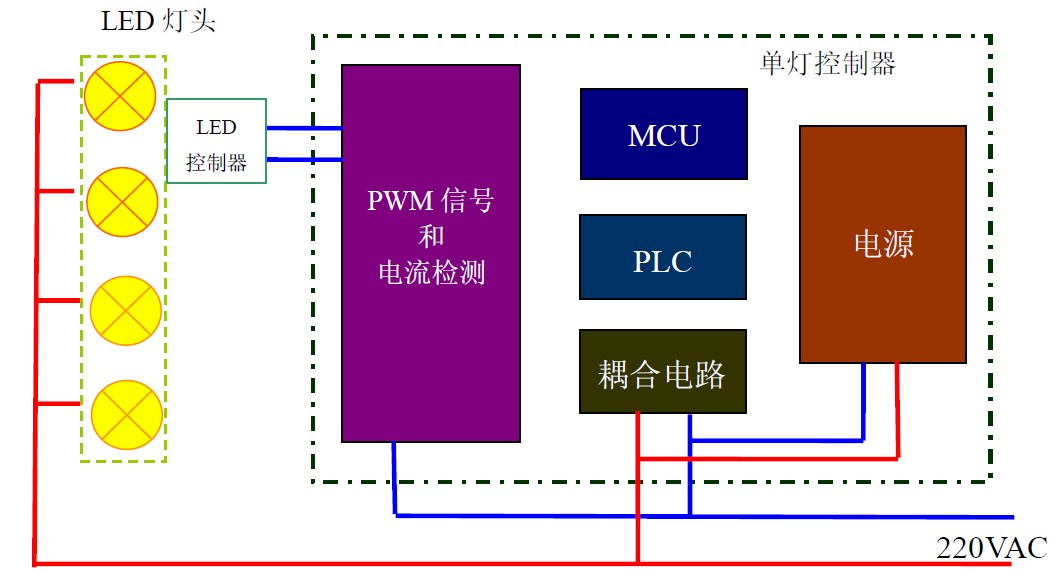

图 1 LT2206-P 型单灯控制器的框图

　　三、主要参数和指标

　　1.电源：宽电源范围输入交流85V~265V

　　2.载波调制：扩频调制

　　3.调制频率：100KHz

　　4.通信速率：7.5kbps（速率自适应）

　　5.通信标准：FCC/ARIB/CB/CA

　　6.通信协议：Modbus 或自定义

　　7.执行器件：PWM 隔离信号 10V,500Hz

　　8.湿度：<90%不凝结

　　9.工作温度：-20~70 摄氏度

　　10.外形尺寸：100mm×65mm×50mm

　　11.密封性：IP65 防水

　　12. 电流检测：5A/5mA,2 路电流

　　13. 静态功耗：不超过5W.

　　14. 整机重量：100g.

　　四、基本工作原理及功能

　　LT2206-P 型路灯监控终端由电源、主机板、载波通信模、及电流检测模块和开关执行等部件组成。LT2206-P 通过电力线载波通信技术接收集中器LC2206 的命令指示，实现LED 路灯PWM 信号无极调光的独立控制，支持二路电流采样，反馈各路灯头的开关状态，实现LED 灯头故障检测。

　　五、使用方法

　　1 终端安装：安装于灯杆内

　　2 终端接线：CU

　　供电端： 220V 供电线，兼做电力线载波通信线

　　PWM 信号线： 绿色线--PWM+;黄色线--PWM-

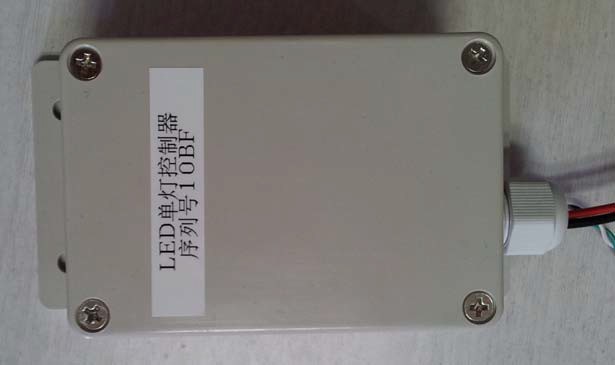

　　六、实物照片
