LED显示屏控制系统软件的开发

    摘要： 伴随当今高度发展的信息时代， LED 显示屏控制技术在信息领域也取得了长足的进步。灰度控制技术的发展， 真彩色图像的展现； 驱动电路的灵活、高效， 控制系统技术的提高无不体现了LED 行业技术的飞跃发展。伴随着计算机网络技术的发展， LED 显示屏在多媒体、多种显示设备组成的信息显示系统中， 采用智能化网络控制， 联网控制多屏技术也得到广泛的应用。

　　软件控制设计方面， 根据LED 图文显示屏系统的具体要求， 按照工程实际需要， 具体设计了四个模块： 编辑功能模块， 字模提取模块， 效果添加及预览模块， 通讯模块。本文将对这四个模块逐一进行描述。

　　1 引言

　　随着社会的不断进步与发展， 人们在获取信息的同时， 也对信息获取的方法和信息质量有了更高的要求， 传统的信息显示方式正逐步被LED 显示系统所取代。因此， 如何开发出灵活、高效的控制系统是一个非常有意义的研究课题， 本文从工程实际出发， 设计了LED 显示屏控制系统， 从信息的编辑、提取、显示和控制等方面进行研究， 开发出通用的控制系统， 为LED 显示屏的应用提供良好的基础。

　　2 系统功能

　　2.1 目标设计

　　LED 显示屏控制系统主要是通过图文控制器实现LED 广告屏信息的初始化、显示和控制等功能，具体目标如下：

　　（1）支持显示屏参数软件的初始化设置、加载；

　　（2）支持多区域画面编辑与显示；

　　（3）支持中英文时钟编辑与显示；

　　（4）支持游走字幕编辑与显示；

　　（5）支持温度、湿度等传感器信息编辑与显示；

　　（6）支持软件自动开关机；

　　（7）支持画面显示特效；

　　（8）支持图片信息的编辑、浏览和播放；

　　（9）强大的超文本编辑器（RTF 格式）；

　　（10）显示信息的预览；

　　（11）各页面显示方式、运行速度、停留时间均可软件调节；

　　（12）显示信息的发送。

　　2.2 设计思想

　　为了实现系统的设计目标， 在全面分析系统所要达到的功能的基础上， 结合软件运行平台的特点， 本系统采用VC 程序开发语言进行开发， 为了提高系统的可视性、可操作性， 界面设计采用自画的方式进行设计， 与控制屏体之间的通信采用RS232/RS485 方式， 具体的通信参数可以动态设置。为了更好地将信息进行显示和编辑， 我们设计了文字、表格、图形的编辑系统， 很好的满足了系统的要求。

　　2.3 系统功能

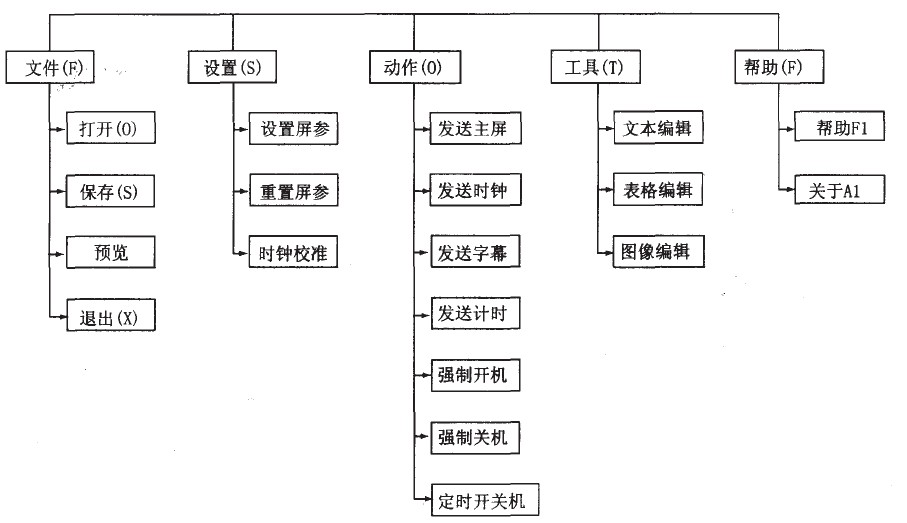

　　LED 显示屏控制系统功能模块划分如图1 所示：

图1 系统功能模块
