意法半导体上市LED灯泡用驱动IC 内置800V耐压的功率MOSFET

意法半导体上市LED灯泡用驱动IC 内置800V耐压的功率MOSFET

　　意法合资的意法半导体（STMicroelectronics）上市了小型LED灯泡用驱动IC“HVLED805”.该IC用在反激型绝缘AC-DC转换器的一次侧，在一个芯片上集成了PWM控制IC和+800V耐压的功率MOSFET.无需使用电流检测电阻便可检测出在一次侧流动的电流，使供应给LED的电流实现稳定化，因此无需通常在二次侧使用的电流检测电阻及光耦合器。据意法半导体介绍，由此不仅可削减部件成本，还能提高可靠性。

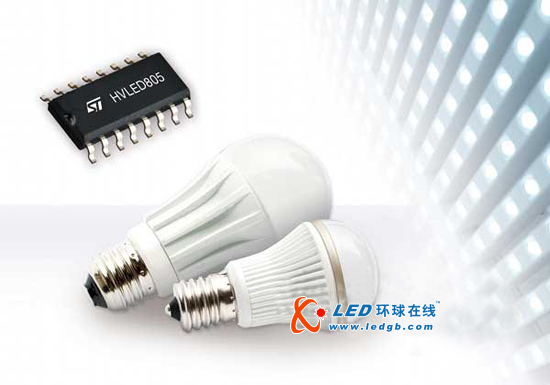

　　小型LED灯泡用驱动IC

　　PWM控制IC的反馈电路控制方式采用电流模式。利用准谐振技术实现了零电压开关（ZVS:zero voltageswitching）。由此，在提高效率的同时，还可大幅削减放射电磁噪声（EMI）的发生量。开关频率最大为166kHz.还备有负荷减少时自动降低开关频率，以防止转换效率降低的功能。即使开关频率降低，也可确保ZVS工作。供应给LED的电流误差仅为5%.电源电压为+11.5~23V.


　　意法半导体上市的LED驱动IC的内部结构图

　　据意法半导体介绍，此次发售的产品配备了利用从高压电源线导入的电力启动IC的启动电路。还备有针对LED短路及开路的保护功能。封装采用外形尺寸为10mm×4mm×1.75mm的SO16N.工作接合部的温度范围为-40~+150℃。购买1万个时的单价为0.70美元。还制定有大量采购时的特别价格。
