LT5400:Linear发布分立电阻器的替代方案应用于仪表以及测试设备

LT5400:Linear发布分立电阻器的替代方案应用于仪表以及测试设备

　　凌力尔特公司（Linear TechnlgyCrpratin）推出公司第一个精确匹配的电阻器网络器件系列LT5400,该系列器件为差分放大器、精准分压器、基准和桥式电路中的高性能信号调理应用而设计。三款可选版本已全面投产，分别是电阻比率为1:1和10:1的四个10K电阻、四个100K电阻和两个10K/两个100K电阻。每款LT5400系列器件在-40℃至85℃的温度范围内提供了0.01%的保证匹配准确度，而在-40℃至125℃则提供0.0125%.LT5400的匹配性能利用“CMRR匹配”得以增强，这是在采用差分放大器电路配置时用于保证CMRR性能的一种新度量标准。LT5400的CMRR匹配误差仅为0.005%,比采用独立电阻器时的0.01%匹配误差改进了2倍。

　　作为分立电阻器的替代方案，LT5400的小型MSP封装可最大限度地减小温度梯度，并针对所有4个电阻器确保了随时间和温度变化的一致情况。由于LT5400基于传统的硅制造及装配工艺，因此对于极端条件的冲击、振动、湿度和温度的耐受力相对较强。可提供一款技术规格针对-55℃至150℃温度范围的高温器件选项。凭借其坚固性，LT5400成为重型工业、军用和汽车环境中的仪表及测试设备的合适之选。标准的生产工艺为LT5400的供货提供了保障，始终可以保持简短的订货至交货时间。

　　凌力尔特公司设计经理KrisLkere表示：“尽管电阻器网络的功能很简单，但是就精准电路而言，他们的精确匹配是至关重要。LT5400系列器件在为用户保持电阻器简单性的同时，也提供了卓越的匹配度和坚固性。”

　　LT5400已开始提供样品并投入批量生产，千片批购价为每片3.49美元。不同电阻值的其他可选版本将在不久后提供。

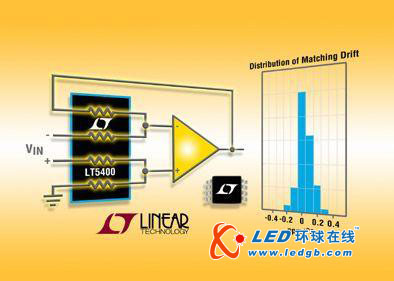

　　照片说明：四个独立电阻器具卓越的比例准确度和稳定性

　　性能概要：LT5400

　　匹配独立的四个电阻器

　　10k 和 100k 电阻值

　　1:1 和 1:10 的比率

　　随温度变化提供卓越的匹配

　　A 级版本：电阻器至电阻器的匹配为 0.01%

　　A 级版本：针对 CMRR 的匹配为 0.005%

　　B 级版本：电阻器至电阻器的匹配为 0.025%

　　B 级版本：针对 CMRR 的匹配为 0.015%

　　匹配温度漂移 <1ppm/℃ （最大值）

　　±75V 的工作电压

　　绝对电阻器温度漂移为8ppm/℃

　　2000 小时的长期稳定度<2ppm

　　-55℃至150℃的工作温度范围

　　扁平8引线MSP封装
