LED显示屏信号传输的可靠性分析

　　正在使用中的LED显示屏突然间因信号问题出现乱码，如果是在某次重大开幕式上，那损失是无法弥补的。因此如何提高信号传输的可靠性和稳定性便成为工程师不得不面对的课题。

　　信号在传输过程中，随着距离的增大而减弱。所以，传输介质的选择则显得尤为重要。下面以RS-485作为远距离数据传输线时要注意的事项。

　　1、信号的衰减

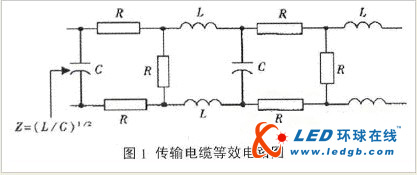

　　不难理解，信号无论借助何种介质传输，都会在传输过程中产生衰减。我们可以把RS-485传输电缆看成是由若干个电阻、电感和电容联合组成的等效电路，如图1所示。

　　导线的电阻对信号的影响很小，可以忽略不计。电缆的分布电容C主要是由双绞线的两条平行导线产生。信号的损失主要是由于电缆的分布电容和分布电感组成的LC低通滤波器。通讯波特率越高，信号衰减也会越大。常规电缆的衰减系数见表1.
