低功率LED一般照明设计挑战暨安森美半导体高能效方案

近年来，照明已经成为世界各国推动节能环保所瞄准的一个重要领域。据统计，全球每年约有20%的电能用于照明，这些电能中又有约40%用于低效的白炽灯照明。而随LED在光输出性能、成本等几乎各个方面的持续改进，LED一般照明已经成为白炽灯等传统照明的一种极引人注目的替代解决方案。

典型的LED一般照明应用包括电灯泡和萤光灯管替代、嵌灯(down light)、街灯及停车灯、工作照明灯(台灯、橱柜内照明)、景观照明、看板文字电路、建筑物照明等。LED街灯的功率较高，一般在50 W至300 W之间；LED建筑物及区域照明应用的功率一般在40 W到125 W之间，属于中等功率范围；30 W以下的可统称作低功率LED照明应用，包括特定指向照明，如橱柜内照明、嵌灯、射灯PAR20/30/38灯光替代、台灯等，以及全向照明，如重点照明、家电、一般照明A型灯替代、装饰性灯具及吊扇灯等。本文将重点探讨30 W以下功率的低功率LED一般照明应用，以及安森美半导体相应的高能效方案。

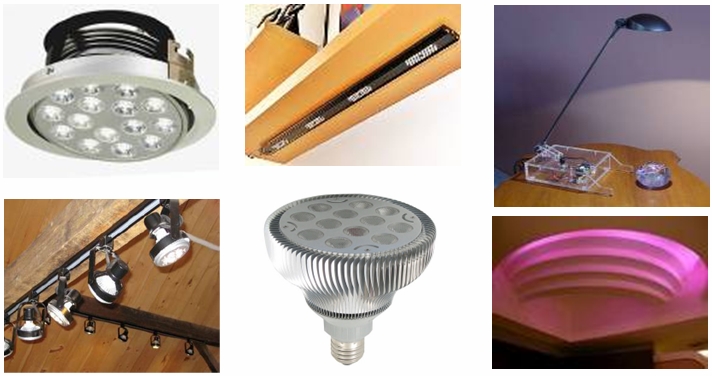

图1：常见低功率LED照明应用。

低功率LED照明应用选择驱动器须考虑的因素
LED驱动器的主要功能，就是在工作条件范围下限制电流，而无论输入及输出条件如何变化。其应用设计面临多种限制条件，如高能效(低损耗)、高性价比、宽环境条件、高可靠性、灵活、符合电磁干扰(EMI)及谐波含量等方面的标准、可改造用于已有应用及能采用传统控制方式工作等。

要为低功率LED应用选择适合的驱动器并不容易，需要顾及不同的因素。例如，商业和住宅市场对LED灯具在工作温度、使用时长、性能及“能源之星”等行业标准方面的要求并不相同。此外，灯泡替代应用也存在着独特挑战，如LED电源及驱动器的热度限制、尺寸受限及相容的调光技术等。

就LED一般照明适用的标准而言，主要有美国“能源之星”要求的功率因子校正(PFC)标准以及欧盟的国际电子电机委员会(IEC)对总谐波失真的限制标准。其中，“能源之星”V1版灯具标准要求LED照明灯具具备PFC，适用于嵌灯、橱柜灯及台灯等特定产品，但与功率电平无关。此标准要求住宅应用的功率因子(PF)高于0.7，而商业应用高于0.9。此标准是自愿性标准，将于2011年9月实施。而“能源之星”的1.1版整体式LED灯泡标准已于2010年8月生效，要求输入功率高于5 W的灯泡功率因子高于0.7。

如前所述，为低功率LED照明应用选择适合的驱动器须考虑众多因素，这其中，有关功率因子等行业标准尤为重要。接下来，我们以安森美半导体的相关产品为例，探讨如何在低功率照明应用中提供高功率因子。

改善低功率LED住宅照明应用能效的方案
以住宅照明的台灯和橱柜灯等应用为例，功率一般在3 W到8 W之间。这样的低功率应用最适合采用隔离型反激拓扑结构。但传统离线反激电源转换器在开关稳压器前面采用全波整流桥及大电容，这种配置的功率利用率或输入线路波形的PF较低，仅在0.5至0.6的范围。

这就要引入PFC。如可在反激转换器前采用NCP1607B这样的主动式PFC，能提供高于0.98的PF，但增加了元件数量及复杂性，且最适合的功率远高于本应用要求。无源PFC方案众多，可改善PF，但通常都使用较多额外元件，增加成本及电路板占用空间，并降低可靠性。

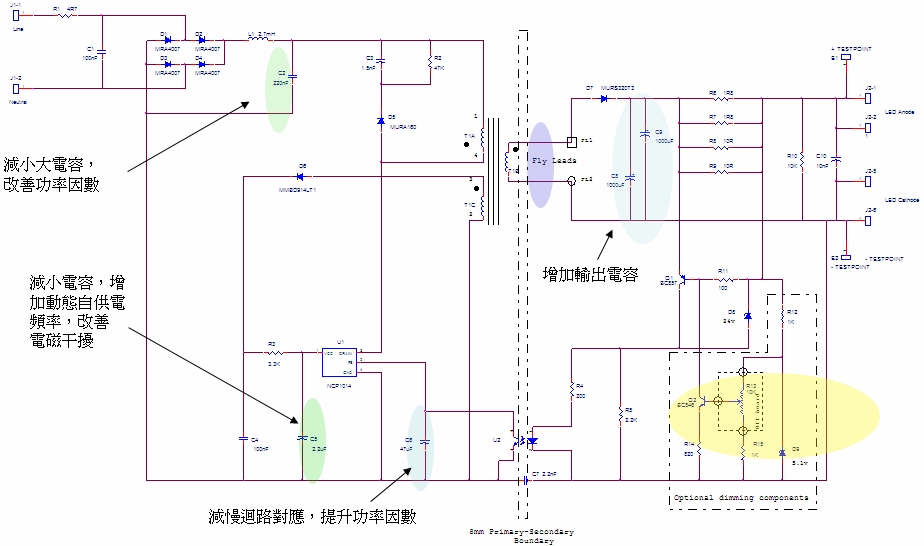

图2：改善了功率因子的NCP1014应用电路图。

实际上，高功率因子通常需要正L线路电流，且要求线路电流及电流之间的相位差极小。修改传统设计的第一步就是在开关段前获得极低电容，从而支持更贴近正弦波形的输入电流。这使整流电压跟随线路电压，产生更合意的正弦输入电流，反激转换器的输入电压就以线路频率的2倍跟随整流正弦电压波形。如果输入电流保持在相同波形，功率因子就高。安森美半导体的NCP1014自供电单片开关稳压器采用固定频率工作，电流不能上升到高于某个特定点；这个点由输入电压及开关周期或导电时间结束前的初级电感来确定。由于导电时间的限制，输入电流将跟随输入电压的波形，从而提供更高的功率因子。

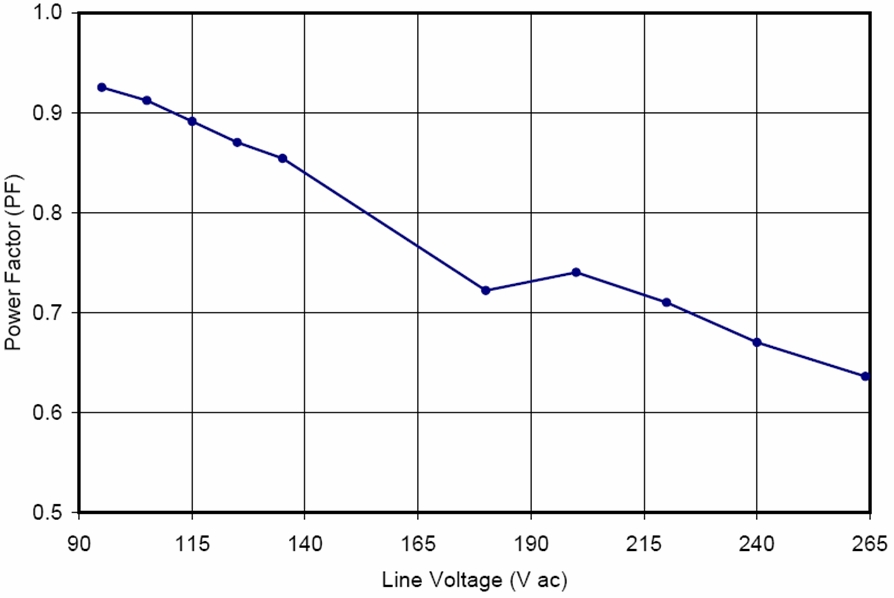

图3：基于NCP1014的演示板在20℃环境温度及8.0 W输出功率下提供更高功率因子。

应对更高功率因子及TRIAC调光挑战的方案
要针对低功率LED照明应用提供高于0.9的功率因子及低总谐波失真，以适合商业应用要求，就有必要使用新的拓扑结构。在这种情况下，传统的两段式拓扑结构(PFC升压+反激转换)就无法满足要求了。相应的，我们可以使用基于安森美半导体NCL30000临界导电模式(CrM)反激控制器的单段式CrM反激拓扑结构。单段式拓扑结构省下专用的PFC升压段，帮助减少元件数量，降低系统总成本，并提供高功率因子。图4显示的是安森美半导体基于NCL30000的单段
