友尚推出Maxim EZCascade&#8482；技术，可实现数千个LED的驱动器远距离级联

日前，友尚推出Maxim EZCascade™技术，大大简化视频显示器设计。

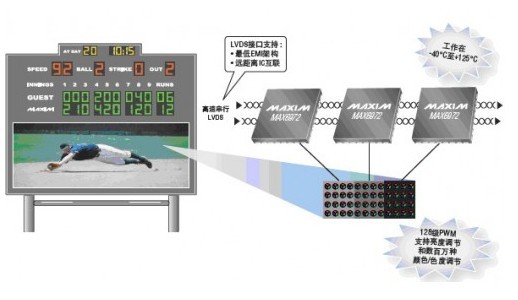

Maxim的EZCascade技术采用LVDS接口，支持数千个LED的驱动器远距离级联。该方案省去了多个昂贵的处理器，有效降低大屏幕显示器的成本；此外，由于减少了软件开销，从而简化了显示器设计。

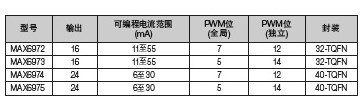

MAX6974
• 驱动器之间采用菊链LVDS接口
• 12位/14位独立的PWM亮度控制；7位/5位全局PWM亮度控制
• ±1%端口间电流匹配精度
• 每个驱动器带有24个端口，用于控制8个RGB像素

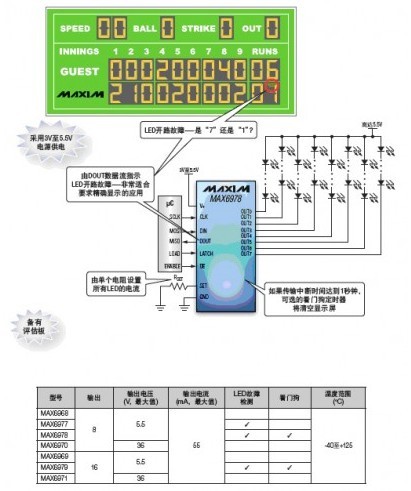

8/16端口恒流LED驱动器，提供可选的LED开路故障检测和看门狗。所有器件均采用工业标准引脚排布，适用于工业照明、信号标志和交通管理


数字可编程LED驱动器，适合各种背光应用。

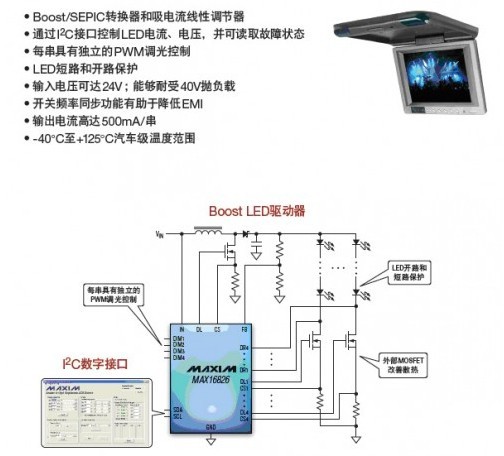

I2C接口简化设计的优化处理。MAX16826集成boost/SEPIC转换器和四路吸电流线性调节器，用于驱动四串LED。器件采用独特的I2C接口，设计人员可以独立配置每串LED的电流、设置boost/SEPIC输出电压，并通过内部ADC读取LED电压。外部MOSFET允许提供较宽范围的LED电流和电压，并可通过较大的电路板面积耗散功率，改善散热。因此，只需对MAX16826的软件或外部电路稍加改动，即可采用同样的驱动电路满足各种应用需求。

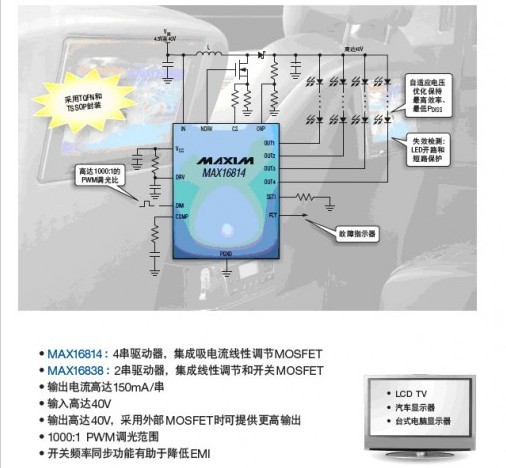

高度集成的大电流输出LED驱动器，降低背光成本。MAX16814/MAX16838*是高度集成的LED驱动器，设计用于降低大电流、多串背光系统的成本和复杂度。这些器件集成开关转换器，用于所有LED串和吸电流线性调节器的供电。此外，自适应电压优化电路可自动调节boost输出电压，以满足LED的供电要求，无需外部元件。器件能够处理较高的输入电压，工作在-40°C至+125°C温度范围，并具有开关频率同步功能，非常适合汽车应用。

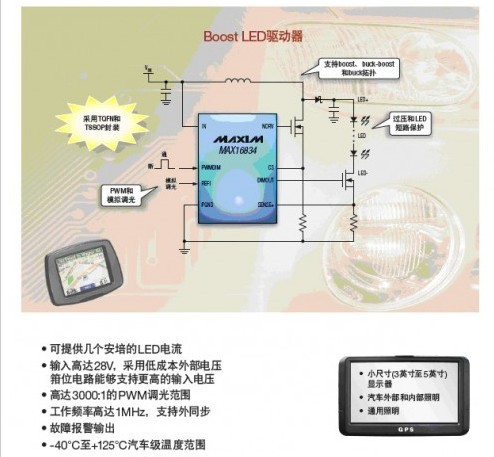

灵活、可靠的LED驱动器，提供快速PWM调光，支持boost、buck-boost和buck拓扑。MAX16834是一款灵活的LED驱动器，能够配置为buck、boost和buck-boost结构。该器件能够驱动多达70个串联LED，并可提供几个安培的电流。此外，在没有外部箝位的情况下，器件工作电压可达28V；如果在电源引脚采用低成本电压箝位电路，工作电压可高于28V。除了多种配置功能。另外，MAX16834还具有较宽的PWM调光范围、模拟调光输入以及完备的保护措施，大大简化您的设计。

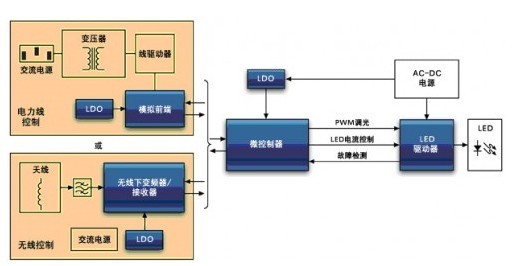

Maxim提供的路灯照明方案能够支持新的电气基础架构或换代架构。这些方案能够通过现有的电力线或无线链路控制灯的工作状态，理想用于建筑或路灯系统。



LED照明：
室内照明换代方案(MAX16834)，高能效和较长的工作寿命使得LED成为替代传统照明的经济、实用的解决方案。Maxim驱动器允许LED灯无缝接入当前使用的插座和变压器/调光架构。

室内LED照明

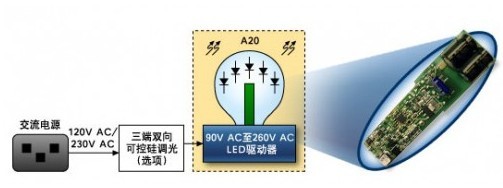

交流电供电LED球泡灯

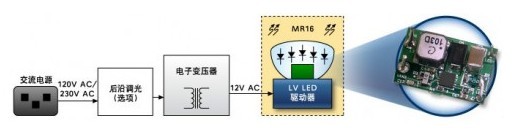

低压[b]LED球泡灯

LED照明 固态照明, 电视, 家庭影院系统, 便携式投影仪,汽车仪表显示器• 高亮度LED驱动器。
